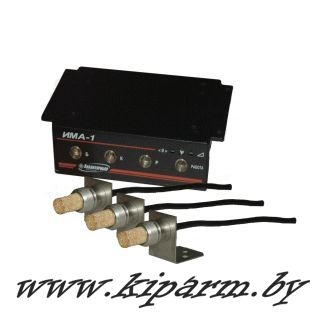

ИМА-1 / Индикатор горючих газов стационарный.
Назначение:
Индикатор ИМА-1 – автоматический стационарный многоканальный прибор (3 канала) циклического действия, предназначенный для обеспечения безопасности эксплуатации автотранспортных средств, оборудованных системами автомобильной газотопливной аппаратуры.
Прибор обеспечивает звуковую и световую сигнализацию об утечке горючих газов.
Не является средством измерения.
Прибор применяется предприятиями и организациями, эксплуатирующими автомобили на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах, для индикации утечки горючих газов в системах автомобильной газотопливной аппаратуры.
Принцип действия - термохимический.
Способ отбора пробы – диффузионный.
Особенности:
- длительность цикла измерения – 25 секунд;
- количество каналов измерения – 3;
- электрическое питание осуществляется от бортовой сети автомобиля напряжение от 9 до 15 В;
- потребляемая мощность – не более 4 Вт;
- уровень звукового давления – не менее 60 дБ на расстоянии 1 м;
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды:
- блок индикации – IP20;
- блок датчика – IP40;
- диапазон рабочих температур:
- от минус 40 до плюс 45 оС для блока индикации;
- от минус 40 до плюс 80 оС для блока датчика;
- время работы индикатора без проверки срабатывания сигнализации – не менее 1 года (при пробеге автомобиля не более 40000 км);
- срок службы термохимического датчика в нормальных условиях эксплуатации – не менее 3 лет;
- невысокая стоимость эксплуатации и простота обслуживания;
- гарантийный срок эксплуатации с даты отгрузки потребителю составляет:
- для индикатора ИМА-1 – 18 мес;
- для термохимического датчика – 12 меc.
Область применения индикатора ИМА-1:
- автопредприятия, эксплуатирующие автомобили на сжиженном (ГОСТ 20448-90) или природном (ГОСТ 5542-87) газах.
Принцип действия индикатора ИМА-1:
Индикатор горючих газов ИМА-1 включается при запуске автомобиля (повороте ключа зажигания). После этого загорается световой индикатор зеленого цвета «РАБОТА» (непрерывное свечение), служит для индикации наличия питания. Прерывистое свечение красного цвета одного из трёх индикаторов «Б» (в багажнике), «К» (в кабине), «Р» (в подкапотном пространстве) на блоке индикации БИ сигнализируют о наличии метана в контролируемой среде. Прерывистое свечение любого индикатора красного цвета сопровождается звуковым сигналом. Непрерывное свечение индикатора единичного красного цвета информирует о неисправности датчика (сопровождается непрерывным звуковым сигналом): об обрыве датчика или об обрыве кабеля между датчиком и блоком индикации БИ. При обрыве цепей питания индикатор «РАБОТА» погашен.
Технические характеристики:
| Характеристики |
Значения |
| Принцип действия |
термохимический |
| Тип газоанализаторов |
стационарный |
| Способ забора пробы |
диффузионный |
| Режим работы |
циклический |
| Температура окружающей среды: |
|
| - для блока индикации (БИ), °С |
от -40 до +45 |
| - для датчиков, °С |
от -40 до +80 |
| Степень защиты индикатора: |
|
| - для блока индикации (БИ) |
IP20 |
| - для датчиков |
IP20 |
| Время прогрева ИМА1, мин, не более |
1 |
| Время срабатывания, сек, не более |
30 |
| Время работы ИМА-1 без проверки, лет, не менее |
1 |
| Напряжение питания (бортовая сеть автомобиля), В |
9 - 15 |
| Потребляемая мощность, Вт, не более |
4 |
| Масса, кг, не более: |
|
| - для блока индикации (БИ) |
0,4 |
| - для датчиков |
0,1 |
| Габаритные размеры индикатора ИМА-1, мм, не более: |
|
| - для блока индикации (БИ) |
202×147×56 |
| - для датчиков |
236×35×45 |
| Срок службы, лет, не менее: |
10 |
| - для датчиков |
3 |
Достоинства:
- устойчивость к изменению температуры окружающей среды;
- наличие звуковой и световой индикации;
- одновременный контроль в двух или трёх точках (уточняется при заказе);
- надёжная защита от пыли и влаги;
- срок службы датчика - 3 года, индикатора - 10 лет;
- простота монтажа;
- не требует проведения госповерки;
- малые вес и габариты.
Комплектность поставки:
- Индикатор ИМА-1 ИБЯЛ.413216.048;
- руководство по эксплуатации;
- ведомость ЗИП;
- комплект ЗИП.
Дополнительно, за отдельную плату, поставляется 4-х литровый баллон с газовой смесью (ГС), вентиль точной регулировки ВТР (ИБЯЛ.306577.002), индикатор расхода ИР (ИБЯЛ.418622.003-05), датчик ИБЯЛ.413216.029, комплект датчика ИБЯЛ. 413923.028.
Сроки поставки: под заказ
◄
