ГИВ6-М2 / Гидравлический индикатор веса.
Цена на ГИВ6-М2-1, ГИВ6-М2-2, ГИВ6-М2-3, ГИВ6-М2-4, ГИВ6-М2-5, ГИВ6-М2-6, ГИВ6-М2-7 в Республике Беларусь
Назначение:
Гидравлический индикатор веса ГИВ6-М2 предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. Выпускается по ТУ 25-7617.004-92. По устойчивости к воздействию температуры соответствует исполнению У категории 2 по ГОСТ 15150, но для работы при температуре от –50 до +50 оС и исполнению Т категории 2 (температура от минус 10 до плюс 55оС).
В зависимости от назначения индикатор выпускается в семи модификациях, различающихся типом трансформатора давления и составом блока вторичных приборов:
ГИВ6-М2-1 - совмещенный указатель (с основой и верньерной шкалой), пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;

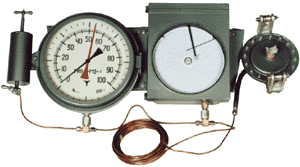

ГИВ6-М2-2 - совмещенный указатель (с основой и верньерной шкалой), пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150 (см. на фото справа);
ГИВ6-М2-3 - указатель с основой шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;
ГИВ6-М2-4 - указатель с основой шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150;
ГИВ6-М2-5 - указатель с основой шкалой, пресс-бачок, трансформатор ТД-150;
ГИВ6-М2-6 - указатель с основой шкалой, указатель с верньерной шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;
ГИВ6-М2-7 - указатель с основой шкалой, указатель с верньерной шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150 (см. на фото слева);
Имеется сертификат об утверждении типа средств измерений, разрешение Ростехнадзора на применение.
Мехповерочный интервал – 1 год.
Технические характеристики:
|
Модель индикатора
|
Трансформатор давления
|
Диаметр каната, мм
|
Максимальное усилие натяжения каната, кН
|
|
2; 4; 5; 7
|
ТД-150
|
15, 19, 22
|
60, 80,100,125
|
|
1; 3; 6
|
ТД-300
|
22, 25
|
200
|
|
28, 32
|
250
|
|
35, 38
|
320
|
Основная приведенная погрешность измерения усилий натяжения каната (в % от максимального усилия);
- для индикаторов с трансформатором давления ТД-150 - ± 4 %;
- для индикаторов с трансформатором давления ТД-300 - ± 2,5 %.
Дополнительная погрешность при отклонении температуры от (20±5) °C на каждые 10°C - ± 0,5% от максимального усилия.
Максимальное давление в гидравлической системе индикатора – 1 МПа.
Рабочая жидкость гидравлической системы индикатора – жидкости полиметилсилоксановые ПМС-5; ПМС-6;ПМС-10 ГОСТ 13032-77 или аналогичные по физическим свойствам.
Поставка индикаторов производится без заполнителя.
При работе индикатора при температуре от –50 до +5 °C манометр самопишущий должен быть утеплён.
Пример обозначения при заказе:
Обозначение при заказе индикатора исполнения У2 первой модели на максимальное усилие 200 кН, на канат Ø 25 мм:
«ГИВ6-М2-1-200кН-Ø25 ТУ 25-7617.004-92»
То же исполнения Т2:
«ГИВ6-М2-1-Т2-200кН-Ø25»
Сроки поставки: под заказ
◄
