ГИВ-1Э / Гидравлический измеритель веса.

Назначение:

Гидравлический измеритель веса ГИВ-1Э предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин.

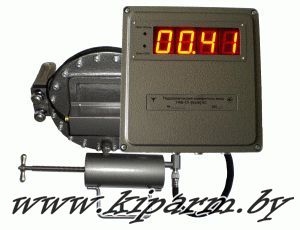

В состав прибора входят: трансформатор давления ТД-300 с преобразователем давления

КРТ5-Ех, микропроцессорный блок измерения и индикации, показывающий и регистрирующий усилие натяжения каната в кН, пресс-бачок для заполнения прибора. В энергонезависимой памяти микропроцессорного блока хранится информация за последние 80 суток , которая может быть перенесена в устройство считывания и хранения информации УСХИ с целью просмотра в ПК.

Соединение УСХИ с микропроцессорным блоком и ПК (а также соединение микропроцессорного блока с ПК) производиться при помощи стандартного интерфейса RS 232. На индикаторе прибора высвечивается усилие натяжения неподвижного конца талевого каната в кН.

В приборе также имеется индикация перегрузки. При перегрузке начинают мигать все разряды индикатора и срабатывает реле, имеющее две пары контактов с нагрузочной способностью 8 А, к которым может подключаться внешнее сигнальное устройство (лампа или звуковой сигнал) и цепи управления блокировкой лебёдки. Прибор также имеет индикацию пониженного напряжения питания и разряда внутренней батареи.

Технические характеристики:

Основная приведенная погрешность измерения усилий натяжения каната ±2,5% от максимального

усилия натяжения каната.

Вид взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р 51330.10-99.

Тип взрывозащиты [Exib]IIС.

Степень защиты микропроцессорного блока от пыли и влаги IP54 по ГОСТ14254

Диапазон рабочих температур:

трансформатора давления с преобразователем давления и

микропроцессорного блока -40°C до +50°C.

Длина соединительного кабеля не более 15 метров.

Максимальное давление в гидравлической системе индикатора – 1 МПа.

Рабочая жидкость гидравлической системы индикатора – жидкости полиметилсилоксановые ПМС-5;

ПМС-6;ПМС-10 ГОСТ 13032-77 или аналогичные по физическим свойствам.

Приборы поставляются в заполненном и настроенном состоянии.

Приборы выпускаются по  СНИЦ.423 316.001 ТУ и имеют сертификат об утверждении типа средств измерений, сертификаты соответствия и Разрешение Ростехнадзора на применение.
