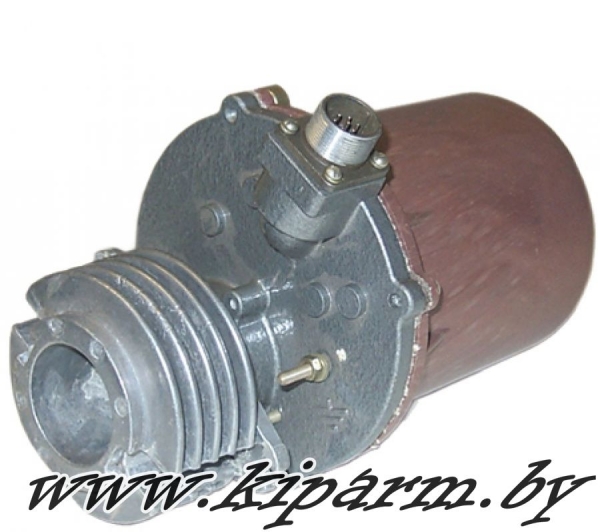

ФСП1 / Фотосигнализатор пламени.

Фотосигнализатор пламени ФСП1 (модификации: ФСП 1.1, ФСП 1.2, ФСП 1.3) предназначен для контроля и сигнализации наличия пламени и управления розжигом горелочных устройств котлов и печей. Преобразует низкочастотные пульсации видимого и инфракрасного излучения пламени в топочных камерах в дискретный двухпозиционный выходной сигнал.

Назначение:

Фотосигнализатор пламени ФСП1 используется в топливосжигающих установках котлов и печей для контроля и сигнализации о пламени и управления розжигом, работает как автономное устройство.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Преобразование низкочастотных пульсаций видимого и инфракрасного излучения пламени в топочных камерах в дискретный двухпозиционный выходной сигнал.

ИСПОЛНЕНИЯ:

Исполнения — Выходные сигналы
ФСП 1.1 — Замыкание контактов реле контроля пламени.
Коммутационная способность контактов:
для активной нагрузки – 0.05-0.1А, 6-220В переменного тока частотой 50-1000 Гц;
для индуктивной нагрузки (τ <=0,015с) – 0.1!0.3А, 6!30В постоянного тока.

ФСП 1.2 — Замыкание контактов реле контроля пламени.
Коммутационная способность контактов:
для активно! индуктивной нагрузки (cosϕ >=0,3) – 0.001-0.25А, 6-220В постоянного тока;
для активной нагрузки – 0.001-2А, 6-220В переменного тока.

ФСП 1.3 — Изменение состояния бесконтактного ключа (транзисторный ключ с «открытым» коллектором):
логический «0» — ключ разомкнут, логическая «1» — ключ замкнут.
Коммутационная способность – не менее 45В, 0.25А постоянного тока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Питание:
Напряжение – ~220В (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 5ВА.
Конструктивное исполнение:
Габаритные размеры – 205х120х195мм;
Масса – не более 1.5кг;
Монтаж – фланцевый, на горелочном устройстве;
Подключение – штепсельный разъем.
Входной сигнал:
Вид – низкочастотная пульсация света c частотой 6!12Гц;
Длина волны – от 1 до 3.2мкм.
Выходной сигнал: см. таблицу исполнений.
Чувствительность (порог срабатывания) – не более 2лк (при освещенности
светом с длиной волны в диапазоне от 1 до 3.2мкм и частотой пульсаций 9±1Гц).
Быстродействие:
При включении пульсирующего света – 0.3 до 1с;
При выключении пульсирующего света – от 1 до 2с.
