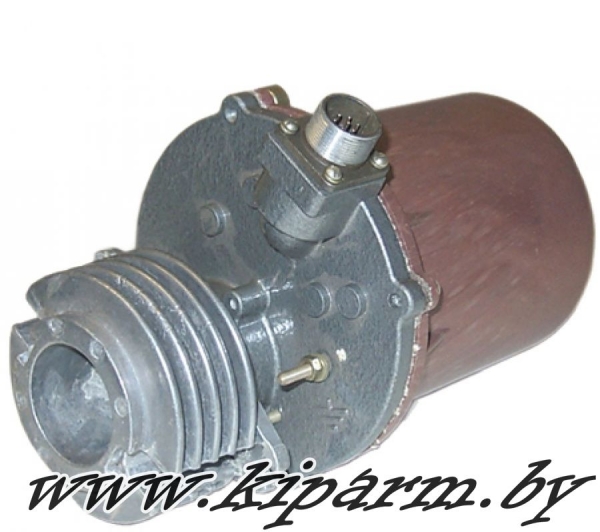

ФЭСП-2.Р / Фотоэлектродный сигнализатор пламени.

Назначение:

Фотоэлектродный сигнализатор пламени ФЭСП-2.Р (фотосигнализатор) предназначен для контроля наличия пламени запальника и пламени горелки.
Фотосигнализатор может применяться на объектах различных отраслей промышленности, энергетики, комунального хозяства, в закрты взрыво- и пожаробезопасных помещениях при отсутствии в окружающем воздухе агрессивных паров и газов.

Прибор предназначен для эксплуатации при:
 - температуре окружающего воздуха от 5 до 50 оС,
 - относительной влажности окружающего воздуха при 35 оС и более низких температурах без конденсации влаги не более 80%,
 - атмосферном давлении от 86 до 106,7 кПа,
 - вибрации не более 0,1 мм при частоте не более 25 Гц,
 - напряженности внешнего магнитного поля в месте установки прибора не более 400 А/м.
ФЭСП-2.Р предназначен для установки на визирной трубе горелочного устройства.

Технические характеристики:

ФЭСП 2 Р относится к канальным, восстанавливаемым, ремонтируемым изделиям.
По устойчивости к климатическим воздействиям окружающей среды при эксплуатации прибор соответствует климатическому исполнению УХЛ4.2 по ГОСТ 15150-69.
По защищенности от воздействия пыли и воды прибор имеет исполнение IP40 по ГОСТ 1425
Электрическое питание прибора осуществляется переменным током напряжением ∼ 24 В, 50(60) Гц, потребляемая мощность не более 3,5 ВА.

Фотосигнализатор  является пожаробезопасным и не выделяет агрессивных ток-сичных компонентов.
Электрическая изоляция между цепями питания и корпусом прибора при температуре окружающего воздуха плюс 20±5°С и относительной влажности от 30 до 80 % выдерживает напряжение переменного тока 500 В практически синусоидальной формы частотой 50 Гц.
Электрическое сопротивление изоляции следующих цепей при нормальных условиях не менее 40 МОм:
 - цепей питания относительно выходных цепей;
 - выходных цепей относительно корпуса;
 - выходных цепей относительно входных цепей.
Масса прибора – не более 1,5 кг.
Средний срок службы прибора не менее 10 лет.

Функциональное назначение:

Прибор преобразует сигналы от фоторезистора (Ф) и от электродного датчика пламени (КЭ) в дискретные выходные сигналы.
ФЭСП формирует выходные сигналы в виде изменения состояния контактов реле по двум каналам:
- при наличии сигнала от электродного датчика пламени - по первому каналу;
- при наличии низкочастотных пульсаций видимого или инфракрасного света, освещающего визирное окно - по второму каналу.
Прибор обеспечивает быстродействие:
по 1 каналу:
- при подключении сигнала о наличии пламени - не более 1 с;
- при отключении сигнала о наличии пламени - не более 2 с;
по 2 каналу:
- при включении пульсирующего света до 1 с;
- при отключении пульсирующего света от 1 до 2 с.

Краткие технические характеристики:

Питание:
Напряжение – ~ (24±2,4) В;
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 3.5ВА.
Конструктивное исполнение:
Габаритные размеры – 205х120х195мм;
Масса – не более 1.5кг;
Монтаж – фланцевый, на горелочном устройстве;
Подключение – штепсельный разъем.
Входной сигнал:
Вид – низкочастотная пульсация света c частотой 6-12Гц;
Длина волны – от 1 до 3.2мкм.
Выходные сигналы:
Количество – 2;
Вид – изменение состояния контактов реле (при отсутствии пламени — контакт разомкнут, при наличии пламени — контакт замкнут);
Коммутирующая способность – 24В, не более 0.6А постоянного или переменного тока.

Пример оформления заказа:

«Фотоэлектродный сигнализатор пламени двухканальный ФЭСП-2.Р, ТУ 4218-096-00225549-99».
