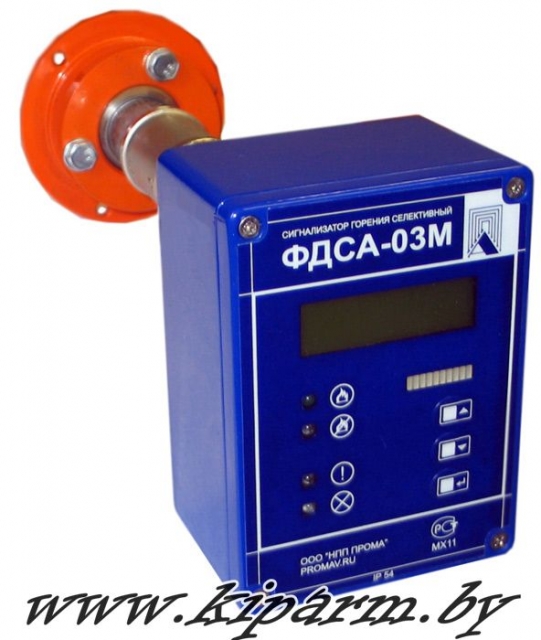

ФДСА-03М / Устройство селективного контроля пламени.
Купить сигнализатор горения селективный ФДСА-03М в Республике Беларусь, продажа, цена, стоимость и прайс на устройство селективного контроля пламени ФДСА-03М-01, ФДСА-03М-02, ФДСА-03М-03, ФДСА-03М-04 в РБ
Назначение:
Устройство селективного контроля пламени ФДСА-03М предназначено для:
- селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки. Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового и видимого излучения.
- контроля факела в топке газомазутных или пылеугольных котлов для применения в схемах технологических защит.
Модификации прибора селективного контроля пламени:
ФДСА-03М-00 - топливо - газ
ФДСА-03М-01 – топливо газ-мазут (УФ + ИК)
ФДСА-03М-02 – газ-уголь (УФ + Видимый)
ФДСА-03М-03 – на газовое топливо 2 канала (сложные режимы горения) (УФ+УФ)
ФДСА-03М-04 – мазут-уголь (ИК + Видимый)
Прибор позволяет контролировать наличие факела в качестве топлива газа, угля, жидкого топлива, а также контролировать одновременно или по отдельности факел на двух видах топлива: газ-мазут, газ-угол, мазут-уголь.
Технические характеристики и функциональные возможности приборов ФДСА-03М находятся на одном уровне с лучшими мировыми производителями FIREYE и DURAG, а по некоторым даже превосходят их. Не имеют аналогов в России и Белоруссии.
ФДСА-03М выполнен в моноблочном исполнении и предназначен для одновременного контроля факела по двум каналам.
Основные функции:
- Сигнализация погасания или потускнения факела;
- Отображение интенсивности факела горелки в % на цифровом индикаторе;
- Предупредительная сигнализация о возможном погасании факела или засорении стекла;
- Самоконтроль исправности фотодатчика и линий связи;
- Выходной аналоговый сигнал с сигнализатора от 4 до 20 мА;
- Работа по интерфейсу RS – 485 по протоколу MODBUS-RTU;
- Возможность работы в 2-х режимах: с учетом фонового излучения от других горелок и без него.
Возможности:
|
1.
|
Настройка чувствительности прибора и влияния фонового излучения:
- Самонастройка чувствительности прибора для учета фонового излучения (установка нуля);
- Самонастройка чувствительности прибора на пламя контролируемой горелки;
- Ручная настройка чувствительности с коэффициентом в диапазоне 0-255.
|
|
2.
|
Учет влияния других факелов:
- Вычитание общего фона котла и соседних горелок (установка нуля);
- Вычитание текущих показаний с возмущающей фоновой горелки.
|
3.
|
Самоконтроль прибора по параметрам:
- превышение температуры прибора;
- обрыв линий связи;
- засорение стекла;
- потеря чувствительности.
|
| 4. |
Возможность установки задержки срабатывания на каждое реле от 0 до 255сек, отдельно на включение и выключение |
5.
|
Возможность работы в режиме горячего резервирования (двойное резервирование) Для модели -03.**
Работа 2-х одинаковых каналов на одну горелку в одном спектре.
|
| 6. |
Измерение температуры внутри корпуса и сигнализация о превышении допустимого значения |
| 7. |
Частотная фильтрация инфракрасного и видимого излучения по частоте в диапазоне от 7 – 200 Гц |
| 8. |
Высокая температурная устойчивость прибора |
9.
|
Высокая информативность:
- Сигнализация погасания контролируемого факела;
- Сигнализация наличия факела;
- Сигнализация потускнения факела в пылеугольных котлах (дополнительно две уставки по интенсивности);
- Сигнализация обрыва линий связи;
- Измерение температуры внутри корпуса прибора и сигнализация о превышении допустимого значения;
- Светодиодная линейка интенсивности факела;
- Двухстрочный ЖК дисплей с отображением текущего значения интенсивности факела отдельно по двум каналам и температуры внутри прибора;
- До трех уставок по интенсивности в зависимости от выбранного режима работы;
- Возможен вариант сигнализатора с архивом внештатных ситуаций и срабатываний.
|
Технические характеристики:
Количество каналов
|
2 независимых канала по двум независимым фотоприемникам, работают одновременно
работа по И / ИЛИ / сумме двух каналов |
| Выходы |
1.
|
релейные сигналы
|
«Пламя»– реле
«Авария» – реле
«Потускнение факела» – 2 реле |
|
Напряжение внешних коммутируемых цепей, не более
- для цепей переменного тока
- для цепей постоянного тока
|
≈220 В, 50Гц
30В / 2А |
Регулировка порога срабатывания реле
|
0-100%
Свободно устанавливаемая |
| 2. |
аналоговый, отдельно по двум каналам, мА |
4-20 |
| 3. |
коммуникационный протокол |
RS-485 Modbus |
Диапазон длин волн, нм
|
190-380 – УФ
420-670 – видимый
400 – 1100 – ИК
сочетания в зависимости от модификации |
|
Время срабатывания, не более
- при появлении пламени, с
- при погасании пламени, с
|
1
2 |
| Угол обзора, град |
5-6 |
| Напряжение питания, В |
от = 24 до =30 |
| Потребляемый ток, не более А |
0,2 |
| Габариты прибора: ширина х высота х глубина, мм |
108х148х75 |
|
Температура окружающего воздуха, °С
- при использовании обдува прибора, °С
|
от - 25 до +65
от - 25 до +100 |
| Степень защиты по ГОСТ 14254–96 |
IP54 |
| Масса, не более, кг |
0,4 |
Регулировка порога срабатывания реле
|
0-100%
Свободно устанавливаемая |

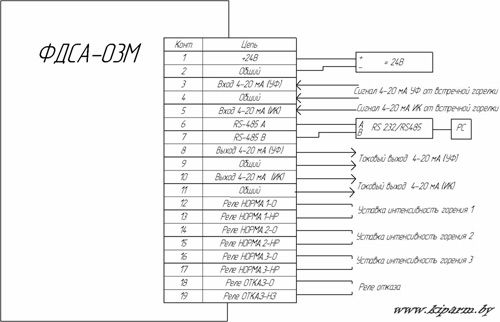

Схема подключения:

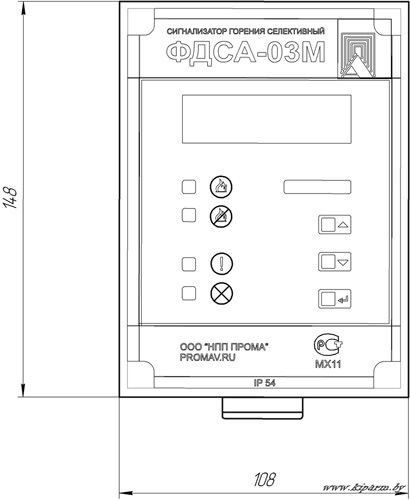

Габаритные размеры прибора:

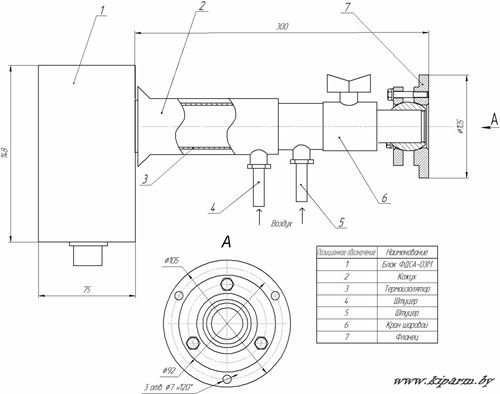

Монтажный узел для ФДСА-03М позволяет использовать прибор в зоне температур до +100°С. Представляет собой 2-х контурную систему охлаждения: через штуцер – 4 происходит наружное охлаждение прибора и объектива датчика. Через штуцер – 5 воздух подается во внутреннюю часть монтажного узла. Кран шаровой Dy = 25мм – 6 служит для демонтажа прибора на котлах под наддувом. Кроме того для изоляции прибора от нагретых металлических частей установлена термоизоляционная вставка между объективом прибора и металлической трубой монтажного узла.
Пример обозначения при заказе:
Фотодатчик ФДСА-03М-01 (топливо газ-мазут).
Примечание. Монтажный узел поставляется отдельно.
Сроки поставки: наличие уточняйте
◄
