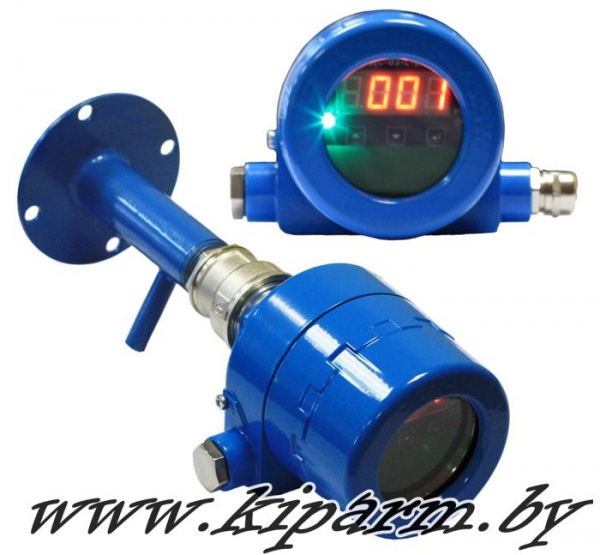

ФДС-03-С-Ex / Фотодатчик сигнализирующий взрывозащищенный.
Цена, стоимость, прайс на Фотодатчик сигнализирующий взрывозащищенный ФДС-03-С-Ех (ФДС-03-C-EX) в Республике Беларусь
Назначение:
Взрывозащищенный сигнализирующий фотодатчик ФДС-03-С-Ех предназначен для контроля наличия пламени горелки в топках котлоагрегатов, технологических установок и выдачи сигналов наличия/отсутствия пламени в схемы контроля и защиты установок.
Обеспечивает МАКСИМАЛЬНУЮ селективность наличия/отсутствия пламени основных и пилотных горелок печей.
Вид топлива – газ/мазут.
Принципиально новая версия датчиков контроля пламени горелок для нефтехимических производств.
- Улучшенные технические характеристики за счет использования элементов индустриального исполнения, что значительно увеличивает надежность и ресурс работы.
- Система самоконтроля и отказобезопасности соответствует самым строгим требованиям для промышленной эксплуатации:
- Контроль исправности фотоприемника;
- Контроль исправности электронной схемы;
- Контроль температуры внутри датчика;
- Пароль для входа в меню настроек;
- Сигнализация о загрязнении стекла и снижении интенсивности факела.
- Повышенные эксплуатационные характеристики:
- Ресурс новейшего высокочувствительного фотоприемника последнего поколения в 7-10 раз выше, чем у ранее применявшихся колбовых, фоторезистивных и фотодиодных приемников;
- Расширенный температурный диапазон от - 40 до + 60 °С;
- Прочный антивандальный корпус и степень защиты IP65 позволяют использовать датчик в самых тяжелых и неблагоприятных климатических и эксплуатационных условиях.
Достоинства:
- Регулировка чувствительности/усиления датчика через меню – 30 ступеней.
- Светодиодная индикация текущего значения интенсивности горения пламени.
- Цифровая индикация интенсивности пламени в %.
- Два оптоэлектронных релейных выхода (на отсутствие пламени и понижение интенсивности). Позволяет контролировать загрязнение стекла.
- Регулируемая установка положения коммутирующих контактов реле - нормально-разомкнутые/ нормально-замкнутые.
- Регулируемое время срабатывания появления/погасания пламени от 0 до 5 с.
- Установка значения гистерезиса срабатывания реле.
- Прямой 4..20 mA или обратный 20..4 mA токовый выход.
- Связь с верхним уровнем по протоколу Modbus-RTU.
- Монтажный узел для установки на любые типы горелок.
Оcновные технические характеристики:
Выходной сигнал
|
Оптоэлетронное реле
Токовый аналоговый сигнал 4-20 мА |
| Допустимая нагрузка |
100 мА при 30 В постоянного тока; от 1 до 500 Ом |
|
Время срабатывания (регулируемое, настраивается в меню), с
- при появлении пламени
- при погасании пламени
|
0-5
0-5
|
| Питание, постоянный ток, В |
от 24 В ± 2,4 В |
| Максимальный потребляемый ток, мА |
100 |
Сигнализация о наличии контролируемого пламени горелки
|
индикатор светодиодный и цифровой
2 группы переключающихся контактов оптоэлектронного реле
|
| Температура окружающего воздуха, °С |
- 40 до + 60 |
| Степень защиты по ГОСТ 14254–96 |
IP65 |
| Габаритные размеры: мм ширина х высота х глубина |
160х104х160 |
| Масса прибора, кг |
1,5 |

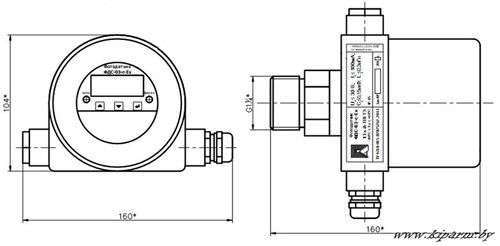

Габаритные размеры:

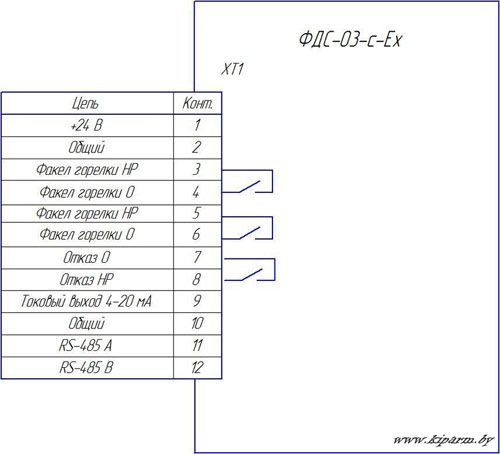

Схема подключения фотодатчика ФДС-03-С-Ex:
Пример обозначения при заказе:
Фотодатчик сигнализирующий ФДС-03-С-Ех
Сроки поставки: наличие уточняйте
◄
