ФДА-02, ФДА-03 / Устройство контроля пламени.

Купить устройство контроля пламени ФДА в Республике Беларусь, цена, стоимость фотодатчика ФДА-03, ФДА-02 в Минске, Гродно, Гомеле, Могилеве, Витебске, Бресте
Назначение:

Фотодатчик ФДА предназначен для преобразования ультрафиолетового (ФДА-03) и видимого (ФДА-02) излучений и выдачи аналогового сигнала наличия/отсутствия пламени горелки в схемы контроля, регулирования и управления технологическими процессами в системах газопотребления и других отраслях.
Фотодатчик может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных устройств.

Применяется совместно с блоком розжига запальника БРЗ-04-М1-2К либо в составе устройства контроля пламени ФДСА-02 (ФДСА-03) для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки.

Технические характеристики:


ФДА-03 ФДА-02
Рабочий диапазон, спектр, λ, нм ультрафиолетовый, <310 видимый, 420-675
Питание фотодатчика:
- постоянное напряжение, В
- потребляемый ток, мА
от 24 до 30
25
Выходной сигнал, мА 4 - 20
Температура окружающей среды, °С  от -40 до +60
Степень защиты, (код IP) IP54
Габаритные размеры, мм 60 х 140 х 85
Масса фотодатчика, кг 0,4

 Габаритные и установочные размеры:

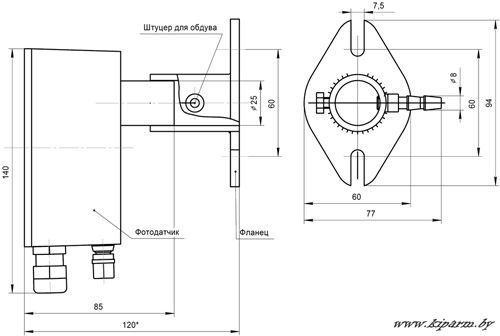

ФДА-03 (Фотодатчик). Габаритные размеры

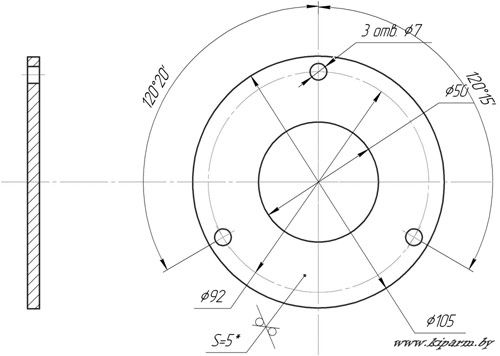

Ответный фланец монтажного узла

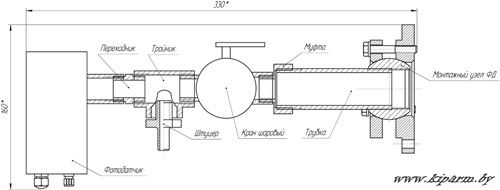

ФДА-02, ФДА-03 с монтажным узлом


Схема внешних подключений:

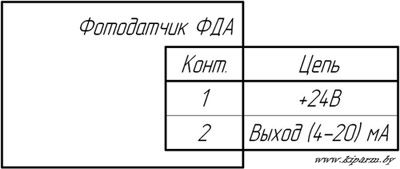

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ фотодатчика ФДА

Пример обозначения при заказе:

Фотодатчик ФДА-03

Примечание. Монтажный узел поставляется за отдельную плату.


Сроки поставки: наличие уточняйте
