ДВ2ТС-А / Измерительный преобразователь влажности и температуры с цифровым выходным сигналом по интерфейсу RS-485 и протоколом ModBus для настенной установки.

Купить датчик влажности и температуры ДВ2ТС-А в Республике Беларусь (РБ), Продажа, цена, стоимость, прайс на Преобразователь измерительный влажности и температуры ДВ2ТС-1Т-1П-А-III, ДВ2ТС-2Т-1П-А-III, ДВ2ТС-3Т-1П-А-III, ДВ2ТС-1Т-2П-А-III, ДВ2ТС-2Т-2П-А-III, ДВ2ТС-3Т-2П-А-III, ДВ2ТС-1Т-1П-А-II, ДВ2ТС-2Т-1П-А-II, ДВ2ТС-3Т-1П-А-II, ДВ2ТС-1Т-2П-А-II, ДВ2ТС-2Т-2П-А-II, ДВ2ТС-3Т-2П-А-II в Минске, Бресте, Витебске,  Гродно, Гомеле, Могилеве
Назначение:

Измерительный преобразователь влажности и температуры ДВ2ТС-А предназначен для непрерывного преобразования температуры и относительной влажности газообразных сред в цифровой выходной сигнал по интерфейсу RS-485 и протоколу ModBus.

ДВ2ТС-А внесен в Государственный реестр средств измерений Республики Беларусь, РФ, Украины и Казахстана!

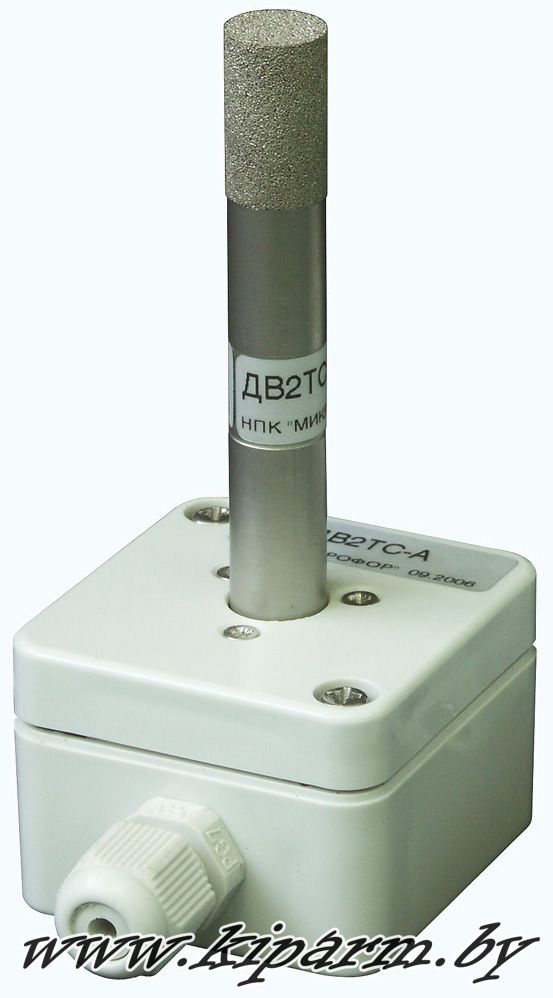

Измерительный преобразователь ДВ2ТС-А	Преобразователь может быть использован для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, свободной атмосфере в составе многоканальных измерительных систем или совместно с вторичными приборами различного назначения. В состав преобразователя входят измерительный преобразователь влажности и температуры ДВ2ТСМ-Б с цифровым выходным сигналом по двухпроводному интерфейсу µForLan (®Микрофор), протоколу ModBus и преобразователь интерфейса µForLan – RS-485. Преобразователь интерфейса закрепляется на вертикальной поверхности двумя винтами и подключается к измерительной системе. Измерительный преобразователь ДВ2ТСМ-Б вкручивается в преобразователь интерфейса. Такая компоновка существенно облегчает обслуживание измерительной системы, позволяя оперативно снимать и возвращать на место измерительные преобразователи для поверки или перед санитарной обработкой контролируемого объекта. Преобразователь интерфейса µForLan – RS-485 установлен в герметичном прямоугольном корпусе с гермовводом для подключения кабеля питания и съема сигнала и разъемом для установки измерительного преобразователя ДВ2ТСМ-Б. Для подсоединения напряжения питания и съема выходных сигналов преобразователь оснащен клеммными колодками.
Преобразователь интерфейса µForLan – RS-485 Основные технические характеристики: Габаритные размеры, мм корпуса преобразователя, мм 35x50x73 выносного зонда, мм 12x80(1000)* * - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм Масса преобразователя, кг не более   0,3 Диапазон измерений относительной влажности, % 0...98 Диапазон измерения температуры   для исполнения 1Т, °С 0...+60   для исполнения 2Т, °С -20...+60   для исполнения 3Т, °С -40...+60 Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %   исполнение 1П    в диапазоне относительной влажности от 0 до 90% ±2    в диапазоне относительной влажности от 90 до 98%* ±3   исполнение 2П    в диапазоне относительной влажности от 0 до 90% ±1    в диапазоне относительной влажности от 90 до 98%* ±2 * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С ±0,1 Пределы допускаемой абсолютной погрешности измерения температуры, °С в диапазоне от –40 до -20°С ±1 в диапазоне от –20 до -60°С ±0,3 Постоянная времени при скорости обдува преобразователя не менее 1м/с по относительной влажности, мин не более 2 по температуре, мин не более 5 Напряжение питания преобразователя, В 6...15 Потребляемый ток без электрической нагрузки на выходе, мА не более 2 Межповерочный интервал, мес 12 Обозначение преобразователей при заказе: 1 2 3 4 5 6 ДВ2Т С -Х -Х -A/xxx -Х 1 - Торговая марка. 2 - Исполнение по типу выходного сигнала:    С – цифровой по интерфейсу RS-485 и протоколу ModBus; 3 - Исполнение по рабочему диапазону температур. 4 - Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности. 5 - Конструктивное исполнение:    ххх - длина вынесенного зонда с чувствительными элементами, мм - не указывается для стандартной длины 80 мм: 6 - Тип защитного колпачка:    II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);    III - пористый из спеченной нержавеющей стали (поры около 25 мкм). Пример обозначения преобразователя при заказе: ДВ2ТС-1Т-1П-А-III измерительный преобразователь влажности и температуры с цифровым выходом по интерфейсу RS-485 и протоколу ModBus, рабочий диапазон температур от 0 до 60°С, предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%, конструктивное исполнение А с вынесенным зондом стандартной длины (80 мм) и пористым защитным колпачком из нержавеющей стали.

Преобразователь размещается непосредственно в месте измерения относительной влажности и температуры воздуха. Не рекомендуется устанавливать преобразователь вблизи предметов, выделяющих тепло (отопительные системы и пр.).

ВНИМАНИЕ! Показания относительной влажности корректны только в том случае, когда температура чувствительного элемента влажности равна температуре анализируемой среды.

Для подключения преобразователя к измерительной системе и установки преобразователя в месте контроля необходимо выполнить следующие операции:

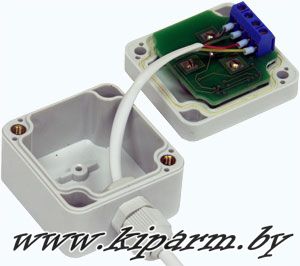

а) отвинтить два винта, крепящих крышку корпуса преобразователя с установленным на ней зондом и снять ее;

б) закрепить корпус преобразователя интерфейса на стене двумя винтами через отверстия в задней крышке корпуса, расположенные вне зоны уплотнения;

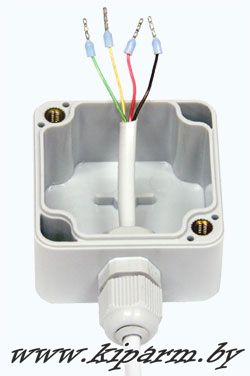

в) ослабив фиксирующее кольцо гермоввода, продеть в него кабель с предварительно зачищенными концами;

г) подключить концы кабеля к клеммной колодке. Вытянуть излишки кабеля из корпуса преобразователя интерфейса и плотно закрутить фиксирующее кольцо гермоввода;

д) закрыть крышку преобразователя интерфейса и зафиксировать ее двумя винтами.

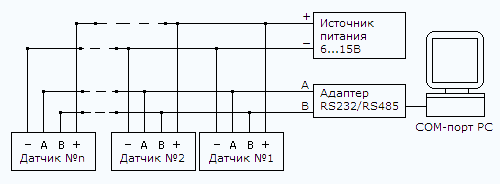

Подключение преобразователя к измерительной системе осуществляется по четырем проводам - по одной паре подается напряжение питания (цепи - и +), по другой происходит обмен по интерфейсу RS-485. Преобразователи подключаются к четырехжильному кабелю параллельно.

Измерительная система может содержать не более 128 преобразователей на одной линии (количество преобразователей определяется типом используемого в них буфера RS-485 – MAX487).

Рекомендуется размещать преобразователи вдоль одного отрезка кабеля и минимизировать длину ответвлений к отдельным датчикам. Максимальная длина линии при этом может достигать 1000 м. Для обеспечения устойчивой работы измерительной системы при большой протяженности линии и большого количества преобразователей на этой линии необходимо соблюдать следующие условия:

1. Сигнальную цепь рекомендуется выполнять витой парой.
2. Падение напряжения на питающих проводах не должно приводить к тому, чтобы напряжение питания удаленных преобразователей было менее 6В.

Необходимо учитывать, что согласно протоколу MODBUS каждый преобразователь в сети должен иметь свой уникальный номер от 1 до 247. Назначение сетевого номера может осуществляться с помощью служебной программы SNSetup.exe, поставляемой с преобразователями. С помощью этой программы можно также ввести коэффициенты полиномов, описывающих градуировочные характеристики сенсоров влажности и температуры, определяемые в процессе их юстировки.

Не допускается совместная прокладка кабеля между преобразователем и вторичным устройством совместно с силовыми цепями.
