Функциональные возможности:
• ПРОСТОЙ МОНТАЖ И ОБСЛУЖИВАНИЕ
• РАБОТА С РАЗЛИЧНЫМИ ПО СОСТАВУ ЖИДКОСТЯМИ
неагрессивных нержавеющей стали и плотностью не ниже 0,8 г/м3
• КОРРОЗИОННОСТОЙКОЕ ИСПОЛНЕНИЕ
• ПОЖАРОБЕЗОПАСЕН
не способен самовоспламеняться и вызывать горение
Комплект:
• Датчик-реле уровня - 1 шт.
• Руководство по эксплуатации (паспорт) - 1 экз.
• Комплект ЗИП - (по запросу)
 |
|
 |
| Исполнение с гермовводом |
|
Исполнение с разъемом ШР20 |
Пример записи для заказа:

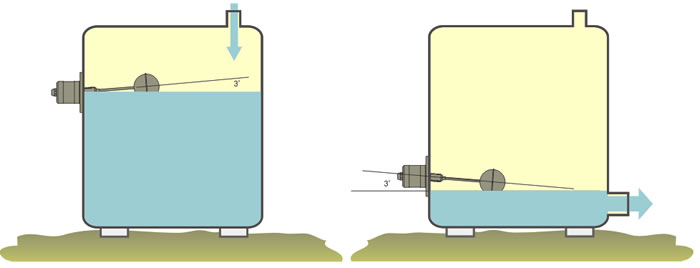

Пример размещения датчика-реле уровня на емкости
Для контроля верхнего предельного уровня,
(пример - по достижении заданной отметки налив прекращается
или срабатывает аварийная система откачки) |
|
Для контроля нижнего (минимального) уровня,
(пример - по достижении заданной отметки слив или откачка прекращаются) |
|

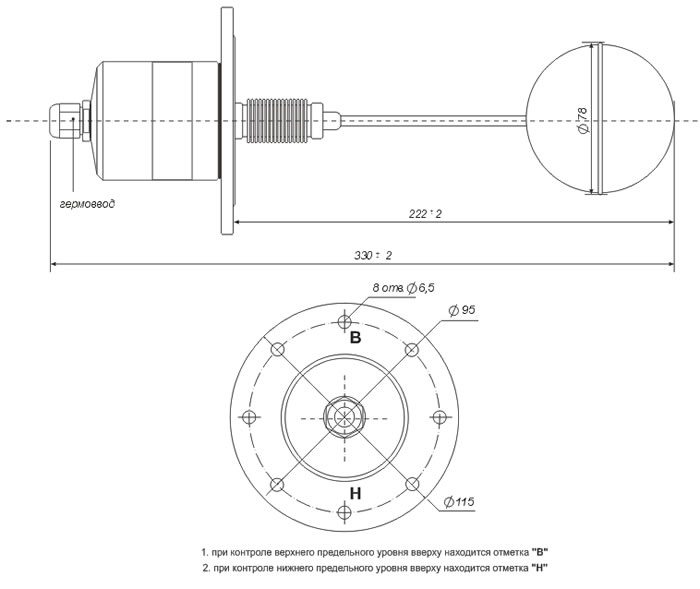

Габаритные и присоединительные размеры датчика-реле уровня ДРУ-1ПМ, исполнение с гермовводом

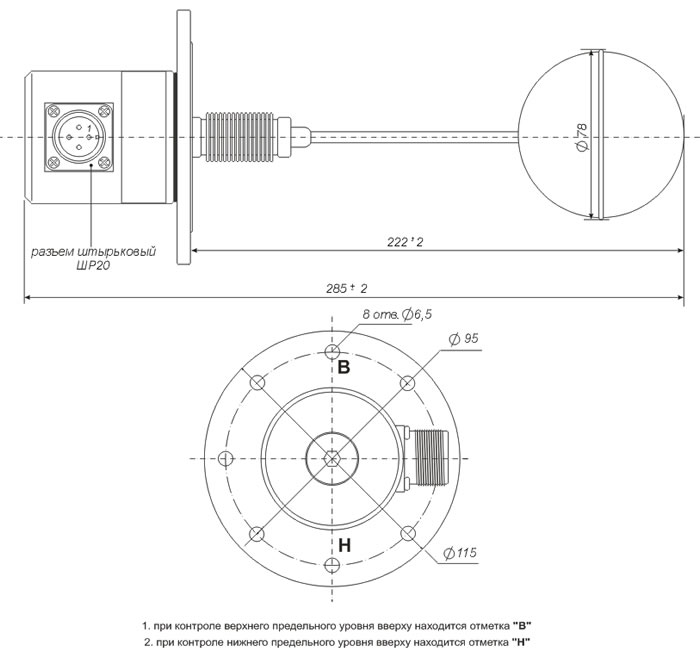

Габаритные и присоединительные размеры датчика-реле уровня ДРУ-1ПМ, исполнение с разъемом ШР20
| Параметры контролируемой среды: |
| Наименование жидкости |
Параметры
|
| температура, °С |
рабочее избыточное давление, МПа (кг/см3) |
вязкость динамическая, Па-с |
плотность,
г/см3 |
|
Вода или вода с хромпиком от 1,1% до 1,6% по весу воды
|
+6...+105
|
0,8(8)
|
2,4
|
0,8-..1,2
|
|
Дизельное топливо
|
-50...+60
|
|
Авиационное масло
|
+6...+150
|
|
Другие жидкрсти не агрессивные к стали 12Х18Н10Т
|
-50...+160
|
Устройство и работа:
Датчик-реле состоит из поплавка 1, фланца 3 с приваренным к нему сильфоном 2, который осуществляет функцию разделителя между жидкостью в резервуаре и окружающей средой корпуса 4, внутри которого расположен кронштейн с микропереключателем.
Уплотнение корпуса с фланцем обеспечивается прокладкой 5. Для заземления прибора при эксплуатации в комплекте поставляется клемма заземления. На фланце 3 {Вид А) нанесены риски 7, указывающие положение номинального уровня срабатывания при контроле воды. Принцип работы датчика - реле основан на изменении положения поплавка под воздействием выталкивающей силы контролируемой среды. Поплавок при своем перемещении воздействует на микропереключатель, включенный в электрические цепи сигнальных и пусковых устройств.
Размещение и монтаж :
Во избежание смятия чувствительного элемента (сильфона) обращаться с датчиком-реле следует ОСТОРОЖНО. Разметка мест для крепления датчиков-реле производится в соответствии с рис. 1
Датчик-реле устанавливается на резервуаре так, чтобы фланец корпуса прибора был в вертикальном положении с отклонением от вертикали не более +1°. Отклонение оси, проходящей через верхнее и нижнее крепежные отверстия, от вертикали должно не превышать ±1,5°.
При контроле верхнего уровня на фланце прибора вверху должна быть надпись «В», а при контроле нижнего уровня - надпись «Н»
1 - проверьте срабатывание контактов микропереключателя путем медленного опускания и подъема поплавка в вертикальной плоскости, проходящей через буквы «В», и «Н»на фланце (момент переключения определите по «щелчку» пружины микропереключателя);
2 - при подключении датчика-реле с герметичным кабельным вводом 6, необходимо:
а. снять крышку 4;
б . завести кабель через ввод 6 и соединить с контактами клемнного
блока на кронштейне, согласно схемы подключения, рис. 3 (вариант 2).
сечение жил не более 2.5 мм2.
в . закрыть крышку 4 по часовой стрелке обеспечив плотную затяжку.
г . обжать кабель в гермовводе 6 поворотом уплотнительной гайки по
часовой стрелке.
3 - при подключении датчика со штепсельным разъемом, вилка
флажка должна иметь распайку, согласно схемы подключения
рис. 3 (вариант 1)

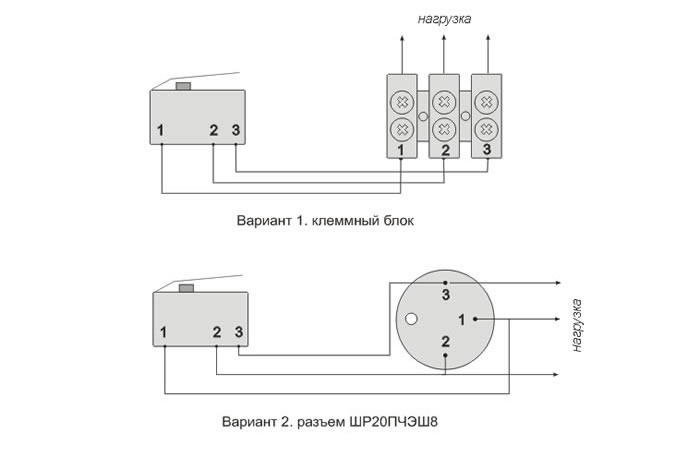

Схема внешних соединений датчика-реле ДРУ-1ПМ:
Указание мер безопасности:
По способу защиты человека от поражения электрическим током датчик-реле удовлетворяет требованиям класса 01 по ГОСТ 12.2.007.0-75
Внимание! Прикосновение к деталям электрической схемы опасно!
Перед снятием крышки необходимо отключить питание.
В случае установки датчика-реле на незаземленных конструкциях,
изделие должно быть заземлено, через один из болтов крепления на фланце
Техническое обслуживание :
Техническое обслуживание датчика-реле заключается в проведении регламентных работ, которые включают в себя:
- чистку рабочей поверхности датчиков-реле от пыли и
грязи (отложения в гофрах сильфона не допускаются);
- проверку сопротивления изоляции между токоведущими
деталями и заземлением мегаомметром с номинальным
напряжением 500 В.
Сопротивление изоляции должно быть не менее 5 МОм;
- проверку качества заземления;
- проверку работоспособности датчика-реле изменением
уровня жидкости в пределах, необходимых для срабаты
вания контактов микропереключателя;
- проверку состояния внутренних поверхностей датчика-
реле. Не допускается внутри корпуса наличии
контролируемой жидкости, пыли и грязи.
Маркировка и тара:
На этикету наносится:
наименование предприятия-изготовителя обозначение прибора и его модификации данные нормативно-технической документации (ТУ) характеристики питающего напряжения эксплуатационные характеристики (пылевлагозащита, климатические параметры) серийный номер изделия год изготовления.
Упаковка блока производится в соответствии с ГОСТ 23088-80 в потребительскую тару.
Транспортирование и хранение:
Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.
|
