ДРУ-1ПМ, ДРУ-1ПМР / Датчики-реле уровня жидкости двухпозиционные

ДРУ-1ПМ, ДРУ-1ПМР / Датчики-реле уровня жидкости двухпозиционные.






Купить датчик-реле уровня жидкости двухпозиционный ДРУ в Республике Беларусь, цена, стоимость, прайс на ДРУ-1ПМ, ДРУ-1ПМР, ДРУ-1ПМ-1 в Минске, Гомеле, Гродно, Витебске, Бресте, Могилеве
Назначение:

Датчики-реле ДРУ-1ПМ, ДРУ-1ПМР предназначены для контроля верх­него или нижнего уровня пресной воды с хромпиком, масел, жидкости охлаждающей низкозамерзающей, жидкости фекальной, дизельного топлива, для ис­пользования в схемах автоматического управления дизель-электрических агрегатов. Датчики-реле могут использоваться для контроля уровня других жидкос­тей, неагрессивных по отношению к стали марки 08Х18Н10Т и сплаву 36НХТЮ, вязкостью не более 2000 сСм и плотностью от 0,8·103 до 1,2·103 кг/м3. Датчики-реле ДРУ-1ПМ могут поставляться на АЭС. Датчики-реле относятся к типу электромеханических приборов.

Технические характеристики:

Параметр

ДРУ-1ПМ (ТУ 25-02-1175-76)

ДРУ-1ПМР (ТУ 311-00227465.062-2001)

ДРУ-1ПМ (ТУ 311-00227465.064-2001)

1. Электрическая нагрузка на контакты переключающего устройства

 -   от 0,5 до 4,0 А постоянного тока при напряжении от 3 до 30 В при активной нагрузке;

-   от 0,5 до 2,0 А постоянного тока при напряжении от 3 до 30 В при индуктивной нагрузке (t s 0,015с);

-   до 2,0 А переменного тока частотой 50 Гц напряжением до 250 В при индуктивной нагрузке (cos ф=0,5);

-   до 3,0 А переменного тока частотой 50 Гц напряжением 250 В при активной нагрузке

-   от 0,01 до 4,0 А постоянного тока при напряжении от 3 до 30 В при активной нагрузке;

-   от 0,01 до 2,0 А постоянного тока при напряжении от 3 до 30 В при индуктивной нагрузке (t s 0,015 с);

-   до 2,0 А переменного тока частотой 50 Гц напряжением до 250 В при индуктивной нагрузке (cos ф=0,5);

-   до 3,0 А переменного тока частотой 50 Гц напряжением 250 В при активной нагрузке

2. Степень защиты оболочки по ГОСТ 14254

IP55

IP64 (ДРУ-1ПМР)

IP55 (ДРУ-1ПМ)

3. Дифференциал, мм, не более

25

25

4. Погрешность срабатывания относительно номинального уровня срабатывания, мм

±12,5

12,5

5. Ударопрочность и вибропрочность

одиночные ударные действия с ускорением 350-400 м/с2 длительностью 0,03-0,05 с или 550-600 м/с2 длительностью 0,01-0,02 с с одновременным действием вибрационных нагрузок до 200 м/с2 с частотой 30-100 Гц длительностью до 1с

одиночные ударные действия с ускорением

300 м/с2 длительностью

30-50 мс длительностью 0,01-0,02 с

6. Виброустойчивость

вибрация с ускорением до 5 м/с2 в диапазоне частот от 5 до 30 Гц и с ускорением от 5 до 15 м/с2 в диапазоне частот от 30 до 80 Гц

вибрация с ускорением до 5 м/с2 в диапазоне частот от 5 до 30 Гц и с ускорением от 5 до 15 м/с2 в диапазоне частот от 30 до 80 Гц

7. Параметры окружающей среды

 -   температура (-50...+60)°С;

 -   относительная влажность до 98% при 350С

  -   температура (-40...+50)°С;

 -  относительная влажность до 80% при 250С

8. Параметры контролируемой среды, температура, °С

-   от -6 до +125 для пресной воды и пресной воды с хромпиком (от 1 до 1,6% по весу воды);

 -   от -50 до +60 для дизельного топлива;

-   от -40 до +60 для жидкости охлаждающей низкозамерзающей;

 -   от -6 до +105 для масла марки МС-20  или МК-22;

-   от -6 до +40 для жидкости фекальной (воды с содержанием фекальных отходов до 1%);

 -   от -6 до +110 для масла ДС-11 (М10Б)

-   от -6 до +120 для пресной воды и пресной воды с хромпиком (от 1 до 1,6% по весу воды);

 -   от -50 до +60 для дизельного топлива

- рабочее давление, МПа (кгс/см2)

 - от 0,054 (0,54) до 0,2 (2,0)

- от 0,054 (0,54) до 0,2 (2,0) для поставок на АЭС до 0,8 (8,0)

9. Масса, кг, не более

1,4

2,0

Принцип работы / Конструкция:

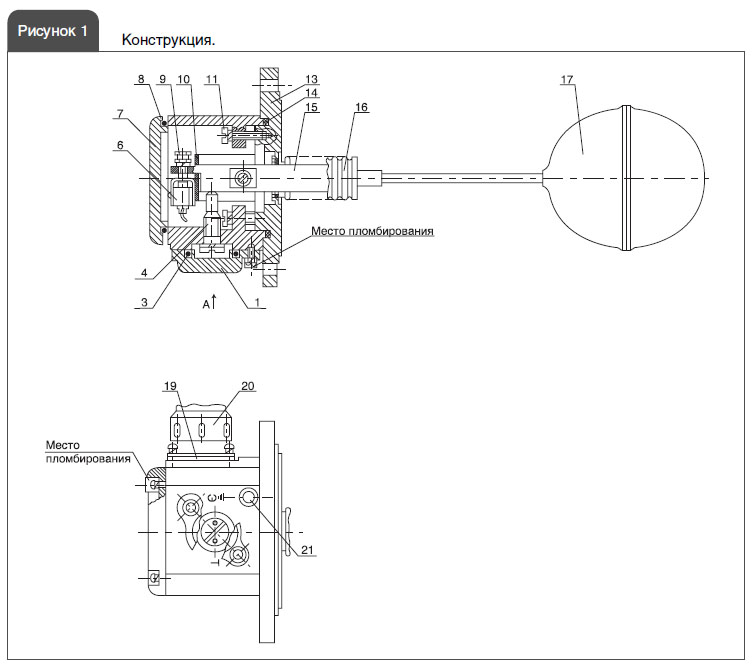

Датчики-реле уровня жидкости двухпозиционные ДРУ-1ПМ, ДРУ-1ПМР. Конструкция

Принцип работы датчика-реле уровня основан на изменении положения поплавка 17 под воздействием выталкивающей силы контролируемой среды. Попла­вок при своем перемещении рычагом 15 воздейству­ет на микропереключатель 6, включенный в электри­ческие цепи сигнальных и пусковых устройств.

Функцию разделителя между жидкостью в резер­вуаре и окружающей средой выполняет сильфон 16, приваренный к фланцу 15.

Датчик-реле имеет устройство стопорное для фик­сации поплавка при транспортировке датчика-реле, смонтированного на дизель-генераторе. Стопорное устройство имеет два фиксированных положения: для транспортирования и эксплуатации. Для того, чтобы перевести стопорное устройство из одного положения в другое, достаточно повернуть на 180° винт 4.

При повороте винт 4 поджимает (или освобождает) рычаг 15 поплавка 17 к кронштейну 10.

На приливе корпуса размещен штепсельный разъ­ем 20.

Корпус закрывается крышками 7 и 1 и пломбирует­ся.

Уплотнение корпуса с крышками, а также с флан­цем осуществляется прокладками 8, 3 и 14. Вилка разъема с корпусом уплотнена прокладкой 19.

Для заземления прибора при эксплуатации предус­мотрен винт 21.

На фланце 13 нанесены риски, указывающие поло­жение номинального уровня срабатывания при конт­роле уровня воды.

Датчики-реле при указанных в настоящих ТУ усло­виях эксплуатации могут применяться взамен датчи­ков-реле типа ДПЭ-1, ДПЭ-2, РОС 400-1, РОС 400-6, РОС 400-7, РОС 401-1, РОС 401-4, РУ-305, РУ-305В.

Габаритные размеры:

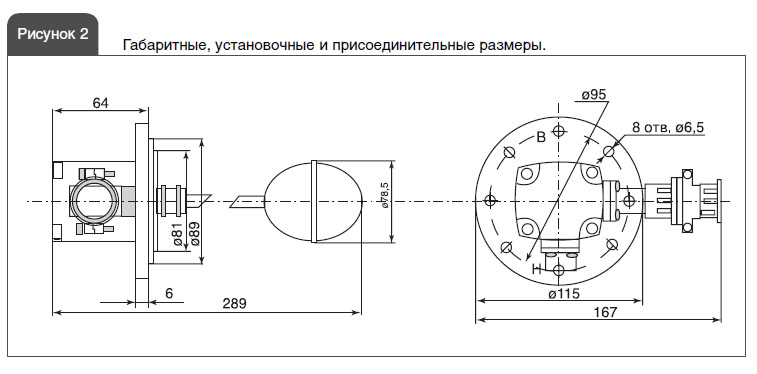

Датчики-реле уровня жидкости двухпозиционные ДРУ-1ПМ, ДРУ-1ПМР. Габаритные размеры

Схема внешних соединений:

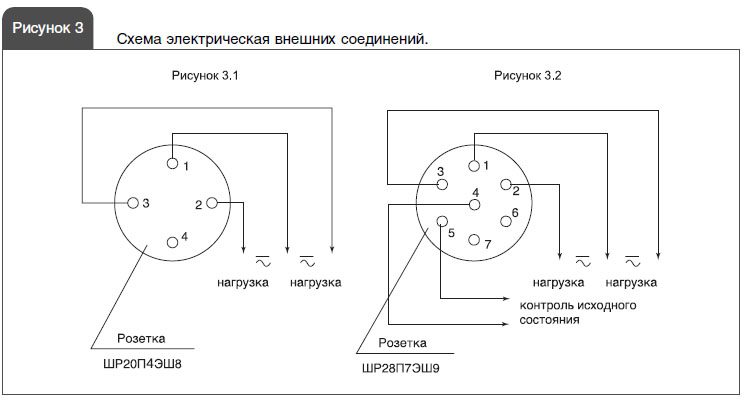

Датчики-реле уровня жидкости двухпозиционные ДРУ-1ПМ, ДРУ-1ПМР. Схема внешних соединений

Вариант монтажа:

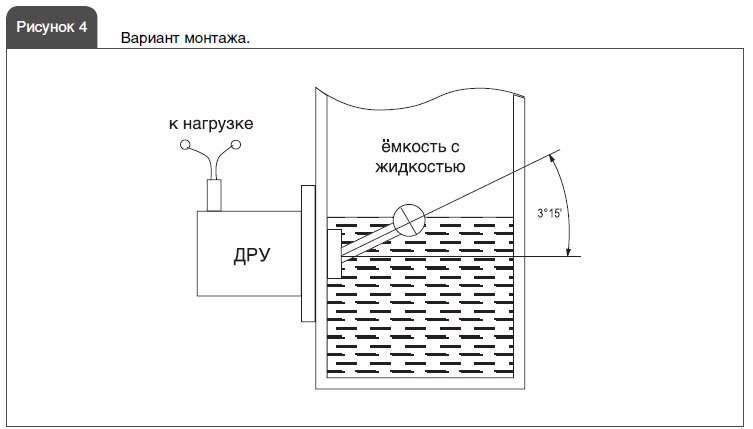

Датчики-реле уровня жидкости двухпозиционные ДРУ-1ПМ, ДРУ-1ПМР. Вариант монтажа

Комплектность:

- датчик-реле ДРУ-1ПМ (ДРУ-1ПМР) — 1 шт.;
- техническое описание и инструкция по эксплуатации — 1 шт.;
- комплект ЗИП — 1 шт.

В комплект ЗИП входят:
микропереключатель ПМ22-2 (2В) — 1 шт.;
кольцо уплотнительное (707) — 2 шт.;
кольцо уплотнительное (708) — 2 шт.;
прокладка (427) — 1 шт.;
прокладка (709) — 2 шт.
ЗИП - поставляется по отдельному договору.

В комплект монтажных частей (КМЧ) (только для ДРУ-1ПМР) входят:
розетка ШР20П4ЭШ8 или ШР28П7ЭШ9 — 1 шт.
заглушка 001 или 001-01 — 1 шт.
КМЧ поставляется по отдельному заказу.

Пример обозначения при заказе:

Датчик-реле ДРУ-1ПМР ТУ 311-00227465.062-2001
Датчик-реле ДРУ-1ПМ ТУ 311-00227465.064-2001
При заказе прибора с семиштырьковым разъемом следует дополнительно указать: «штепсельный разъем семиштырьковый».







Сроки поставки: наличие уточняйте
