Назначение и принцип действия:

Датчик-реле потока воздука ДРПВ-2 предназначен для контроля за скоростью потока воздуха, а также других газовых сред, неагрессивных по отношению к алюминиевым сплавам, к цинковому покрытию и к покрытию эмалью МЛ-165, в горизонтальных и вертикальных воздуховодах с выдачей электрического сигнала в случае отклонения от заданного значения. Датчики-реле выпускаются в исполнениях: общепромышленные (ДРПВ-2-М1); сейсмостойкие (ДРПВ-2-М1А); коррозионностойкие (ДРПВ-2-«Астр») – для контроля сред с повышенным содержанием сероводорода.
Принцип работы датчика-реле основан на изменении положения заслонки, воспринимающей скоростной напор потока воздуха. Под действием потока воздуха на заслонку рычаг поворачивается вокруг оси. При повороте рычаг воздействует на микропереключатели, которые замыкают или размыкают независимые цепи сигнальных устройств.

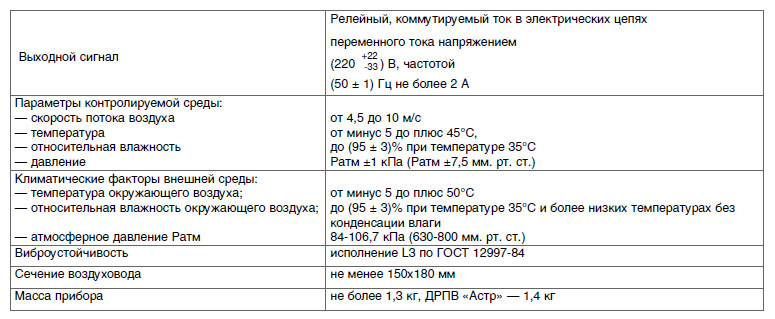

Основные технические характеристики:

Точностные характеристики:
– непостоянство срабатывания или разность между наибольшим и наименьшим скоростными напорами потока, вызывающими замыкание контактов, не должно выходить за пределы ±10 г на уставке 30 г и ±15 г на уставке 160 г;
– дифференциал срабатывания, т. е. разность между скоростным напором потока воздуха в воздуховоде при замыкании контактов и скоростным напором по тока воздуха при размыкании контактов, должен быть не более: 40 г на уставке 30 г, при этом скоростной напор обратного срабатывания должен быть не менее 4 г; 90 г на уставке 160 г.

Датчикреле устойчив к перегрузкам со скоростью потока воздуха до 25 м/с.
Степень защиты корпуса датчика-реле от внешних воздействий IP51, за исключением поверхности,
находящейся в воздуховоде.
По согласованию с заводомизготовителем возможна поставка приборов со степенью защиты IP54.

Комплект поставки:

В комплект поставки входят:
— датчик-реле ДРПВ-2 — 1 шт.;
— ТО – 1 экз. на 20 датчиков-реле, но не менее 1 в один адрес;
— ПС – 1 экз.

Комплект ЗИП и КМЧ:

Комплект ЗИП и КМЧ не поставляется.

Пример записи при заказе:

Датчик-реле потока воздуха ДРПВ-2-М1, или ДРПВ-2-М1-А, или ДРПВ-2-"АСТР". ТУ 25-02.080753-78.

Монтаж:

• Датчики-реле выпускаются настроенными на максимальную уставку, цепь выводов 1-2 разомкнута, цепь выводов 3-4 замкнута.
• Датчик-реле монтируется на вертикальных или горизонтальных участках воздуховодов, в местах, удобных для наблюдения, обслуживания и подсоединения электрических линий на расстоянии не менее пяти диаметров воздуховода от местного сопротивления. Направление потока воздуха указано на фланце датчика-реле.
• Для обеспечения герметичности между фланцем прибора и стенками воздуховода необходима прокладка из резины (прокладка в комплект поставки не входит).
• Подключение датчика-реле к зажимам, расположенным на крышке, должно производиться кабелем с медными или алюминиевыми жилами сечением 0,75-2,5 мм², с наружным диаметром от 9 до 11 мм. Для этого необходимо маркировочный козырек снять. После подключения жил кабеля маркировочный козырек устанавливается на прежнее место.
• Настроить датчик-реле на срабатывание. С этой целью необходимо создать в воздуховоде скорость потока, при которой желательно получить сигнал о необходимости ее увеличения (уменьшения).
• Вращением винта задатчика добиться переключения сигналов. После этого поставить на место колпачок, закрывающий винт задатчика.
• Потребитель может произвести настройку датчика-реле тарировочными грузиками.

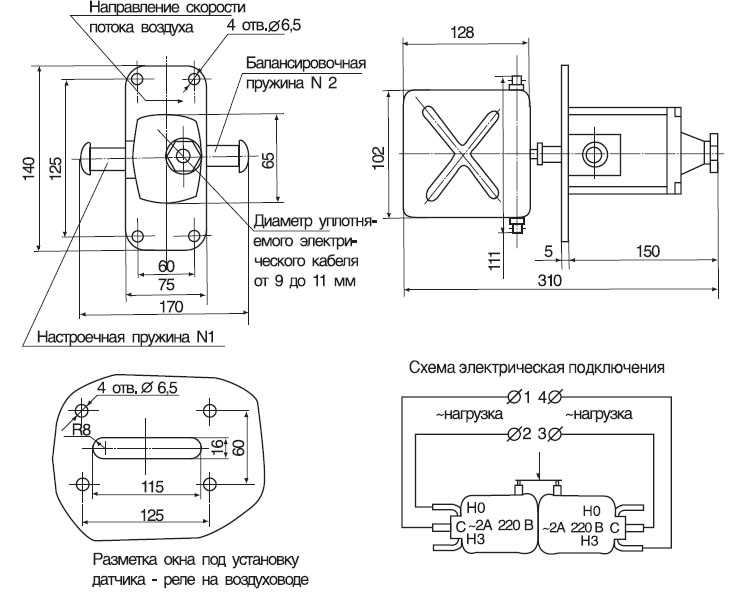

Габаритные и установочные размеры датчикареле потока воздуха ДРПВ2М1:

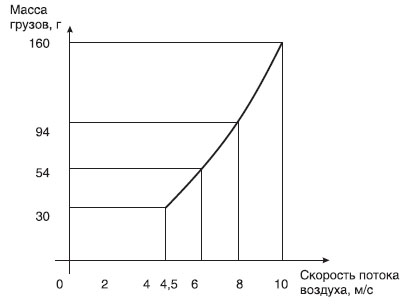

Ориентировочный график соотношения между скоростью потока воздуха и массами тарировочных грузов при прямом срабатывании:
