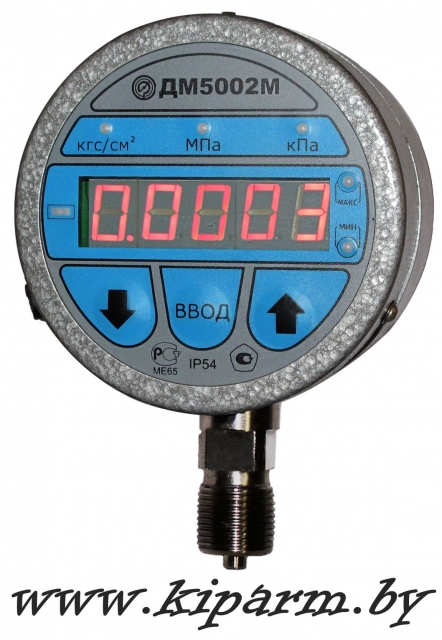

ДМ5002М / Прецизионный цифровой манометр.

Купить прецизионный цифровой манометр ДМ5002М в Республике Беларусь, ДМ5002М-А, ДМ5002М-Б, ДМ5002М-В, ДМ5002М-Г цена в Минске
Назначение:

Манометры цифровые ДМ5002М предназначены для измерения избыточного и абсолютного давлений сред, неагрессивных по отношению к нержавеющей стали 12X18H10T и титану, в том числе сероводородосодержащих, некристаллизующихся жидкостей, пара и газа, в т.ч. кислорода, в системах автоматического контроля, регулирования и управления технологическими процессами.

Приборы могут применяться в качестве образцовых (рабочих эталонов 3-го разряда) при поверке рабочих средств класса  0,4-1,5. Имеется разработанная и утвержденная во ВНИИМС методика поверки цифрового манометра ДМ5002М - 5Ш0.283.342МП.

Функциональные назначения приборов:

Цифровая индикация текущего значения давления, преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал, управление внешними электрическими цепями с помощью релейного (двухпозиционного) коммутатора.

Приборы имеют стандартный цифровой интерфейс RS-232 или RS-485, что позволяет автоматизировать процесс обработки результатов измерения.
 Сенсорная клавиатура на передней панели прибора позволяет проводить:
- установку (переустановку) диапозона измерений;
- установку единицы измерения кПа, МПа, или кгс/см2;
- настройку выходного сигнала;
- установку (переустановку)  исполнения и значения пределов (уставок) коммутирующего устройства;
- контроль настройки параметров приборов;
- автокорректировку временного дрейфа (установку нуля);
- изменение времени усреднения результата измерения и выходного сигнала (демпфирование)
Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.

Основные технические характеристики:

    Модификация:
        ДМ5002М-А - цифровая индикация текущего значения давления

        ДМ5002М-Б - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал

        ДМ5002М-В - цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений

        ДМ5002М-Г - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений

      Диапазоны показаний приборов:
        ДМ5002М - от 0 до 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600, 2500 кгс/см2
        ДМ5002М- от -1 до 0; 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2

    Диаметр корпуса - 100 мм
    Предел допускаемой основной погрешности: ±0.06; 0,1; 0,15; 0,25%
    Степень защиты - IP54
    Масса приборов - не более 1,2 кг
    Средний срок службы - 8 лет
    Материал корпуса: алюминиевый сплав
    Приборы выдерживают воздействие вибрации в диапазоне частот от 10 до 55 Гц с амплитудой 0,35 мм (группа N2 по ГОСТ 12997-84)
    По устойчивости к климатическим воздействиям приборы имеют исполнение УХЛ3.1 (для работы при температуре от минус 10 до плюс 70оС), а также исполнение У2 (для работы при температуре от минус 40 плюс 70оС),Т3 (для работы при температуре от минус 10 плюс 70оС)
    Резьба присоединительного штуцера:
        -//- - по умолчанию метрическая резьба М20х1,5-8g
        G1/2-B - по заказу дюймовая резьба
        R1/2 - по заказу коническая резьба

Электротехнические параметры:

    Выходной сигнал  – постоянный ток
        05 - выходной сигнал – постоянный ток 0-5 мА
        42 - выходной сигнал – постоянный ток: 4-20 мА

    Максимальное коммутируемое напряжение 220В
    Максимальный коммутируемый ток 1А

    Напряжение питания - 24 В или 36 В
    Потребляемая мощность приборов - не более 4,2 ВА

Доступна конфигурационная программа DigitalMaster на прибор.

Доступна инструкция пользователя на программу DigitalMaster.

Поверка приборов:

        -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
        ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".


Пломбировка:
        Пл - по умолчанию приборы поставляются опломбированными.
    Периодическая поверка приборов в процессе эксплуатации производится в соответствии с методикой 5Ш0.283.342 МП .
    Межповерочный интервал – 2 года.

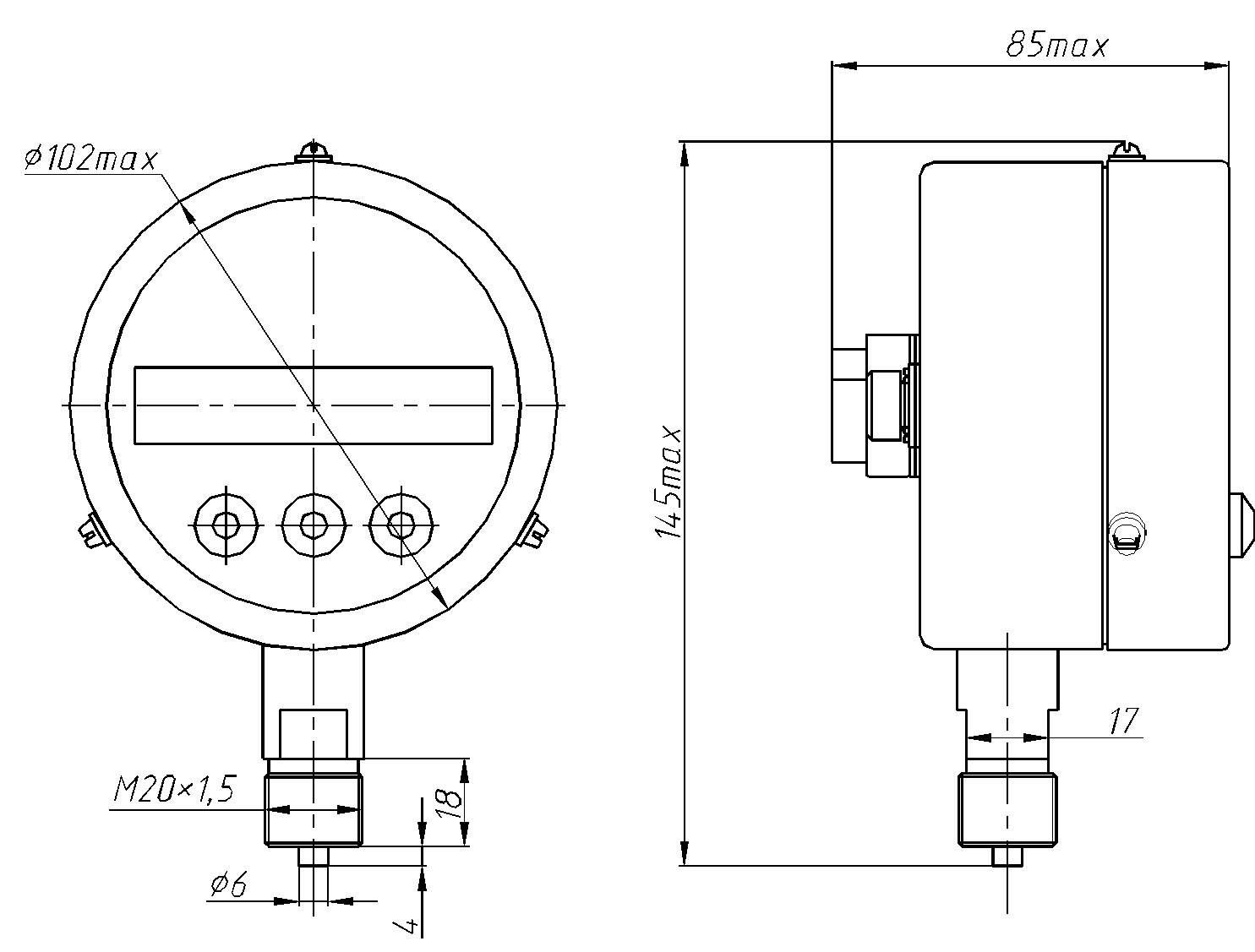

Чертежи:

Радиальное расположение штуцера без фланца
