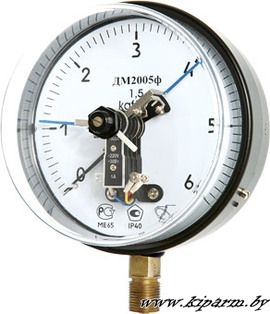

ДМ2005ф, ДА2005ф, ДВ2005ф / Манометры избыточного давления, вакуумметры и мановакуумметры показывающие сигнализирующие.

Купить Манометр электроконтактный ДМ2005ф, ДА2005ф, ДВ2005ф в Республике Беларусь (РБ). Продажа, цена, стоимость, прайс на дм2005ф, да2005ф, дв2005ф в Минске, Гродно, Гомеле, Витебске, Могилеве, Бресте
Назначение:

Манометры избыточного давления, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005ф, ДА2005ф, ДВ2005ф предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, газов и паров, неагрессивных к материалам деталей, контактирующих с измеряемой средой, в т.ч. кислорода, и замыкания или размыкания электрических цепей при достижении заданного предела давления.

Технические характеристики:

Температура окружающего воздуха: от -50 до +60 оС
Устойчивость к климатическим воздействиям: исполнение У2 по ГОСТ 15150-69
Диаметр корпуса: 150 мм
Резьба штуцера: М20х1,5
Виброзащищенность: группа N2 по ГОСТ 12997-84
Класс точности: 1,5 (по заказу 1,0 на пределы 0,4-60 МПа)
Степень защиты приборов: IP40 (по заказу IP53, IP54)
Средний срок службы: 10 лет
Масса не более: 0,9 кг
Материал корпуса: сталь
Стекло: органическое
Штуцер, трубчатая пружина: латунь, бронза
Трибко-секторный механизм: бронза, латунь, нержавеющая сталь
Циферблат: алюминиевый сплав, окрашенный в белый цвет

Пределы измерений:

ДМ2005ф от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25;40; 60; 100; 160 МПа
ДА2005ф от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа
ДВ2005ф от -0,1 до 0 МПа

(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)

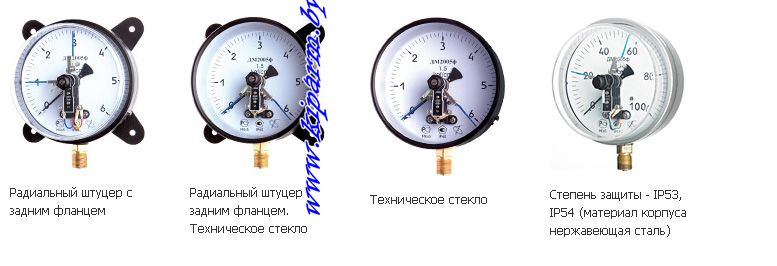

Варианты исполнения корпуса:

Чертеж:

Как это работает:

Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувсвительного элемента. Используется два вида таких элементов:
* на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;
* на пределы свыше 100 кгс/м2 - полуторавитковая пружина.

Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональлье движение стрелки по шкале.

Напряжение комутации не более 380 В переменного и 220 В постоянного тока; сила тока не более 0,5 А для сигнализирующего устройства со скользящими контактами и не более 1 А для сигнализирующего устройства с магнитным поджатием контактов.

Разрывная мощность скользящих контактов 10 Вт постоянного и 20В•А переменного тока, контактов с магнитным поджатием 30Вт постоянного и 50В•А переменного тока.

Пример заказа:

[Манометр ДМ2005ф] [0-1,6 МПа] [исп.V] [кл.т. 1,5] [Ф] [ОШ] [IP40]
[1] [2] [3] [4] [5] [6] [7]
где 1 - Тип;
2 - Диапазон показаний;
3 - Исполнение электроконтактной группы: исп. V (по умолчанию), исп. III, исп. IV, исп. VI;
4 - Класс точности;
5 - Фланец: Без фланца (по умолчанию), Ф - фланец;
6 - Расположение штуцера: РШ - радиальный штуцер (по умолчанию), ОШ - осевой штуцер;
7 - Степень защиты: IP40 (по умолчанию), IP53, IP54;
