ДЕ-57 / Серия малогабаритных датчиков-реле: Датчики-реле давления (ДЕ 57-1600; ДЕ 57-600; ДЕ 57-200), Датчики-реле напора (ДЕ 57-40; ДЕ 57-6; ДЕ 57-2,5), Датчики-реле тяги (ДЕ 57-40Т; ДЕ 57-6Т; ДЕ 57-2,5Т), Датчик-реле перепада напора (ДЕ 57-2,5ПН).
Купить Датчик-реле давления ДЕ-57-1600; ДЕ-57-600; ДЕ-57-200в Республике Беларусь (РБ). Продажа Датчик-реле напора ДЕ-57-40, ДЕ-57-6; ДЕ-57-2,5 , цена Датчика-реле тяги ДЕ-57-40Т, ДЕ-57-6Т; ДЕ-57-2,5Т , стоимость Датчика-реле перепада напора ДЕ-57-2,5ПН в Минске, Гродно, Гомеле, Бресте, Витебске, Могилеве
Назначение:
Датчики серии ДЕ-57 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).
Контролируемая среда – воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.
Являются аналогами датчиков реле серии РУМД (ДД-1.6, ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса в три раза.
Разработанные датчики-реле имеют информационную шкалу настройки.
Основные технические характеристики:
Датчики-реле ДЕ-57 предназначены для работы в условиях:
- температура окружающей среды от -30 до +50о С;
- относительная влажность (95±3)% при температуре 35о С;
- вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.
|
Обозначение
|
Пределы уставок
|
Величина зоны возврата
|
Давление перегрузки
|
Габаритные размеры, мм не более
|
Масса кг, не более
|
|
Датчики-реле давления, кПа (кгс/см²)
|
|
ДЕ 57-1600
|
400-1600
(4-16)
|
160
(1,6)
|
2000
(20)
|
27×31×120
|
0,15
|
|
ДЕ 57-600
|
100-600
(1-6)
|
160
(1,6)
|
1200
(12)
|
27×31×120
|
0,15
|
|
ДЕ 57-200
|
20-200
(0,2-2)
|
25
(0,25)
|
400
(4)
|
27×31×120
|
0,15
|
|
Датчики-реле напора, кПа (кгс/м²)
|
|
ДЕ 57-40
|
4-40
(400-4000)
|
5
(500)
|
80
(8000)
|
Ø 60×130
|
0,25
|
|
ДЕ 57-6
|
0,6-6
(60-600)
|
0,6
(60)
|
18
(1800)
|
Ø 95×130
|
0,25
|
|
ДЕ 57-2,5
|
0,04-2,5
(4-250)
|
0,25
(25)
|
10
(1000)
|
Ø 142×130
|
0,4
|
|
Датчик-реле тяги, кПа (кгс/м²)
|
|
ДЕ 57-40Т
|
4-40
(400-4000)
|
5
(500)
|
80
(8000)
|
Ø 60×130
|
0,25
|
|
ДЕ 57-6Т
|
0,6-6
(60-600)
|
0,6
(60)
|
18
(1800)
|
Ø 95×130
|
0,25
|
|
ДЕ 57-2,5Т
|
0,04-2,5
(4-250)
|
0,25
(25)
|
10
(1000)
|
Ø 142×130
|
0,4
|
|
Датчик-реле перепада напора, кПа (кгс/м²)
|
|
ДЕ 57-2,5ПН
|
0,1-2,5
(10-250)
|
0,25
(25)
|
10
(1000)
|
Ø 200×165
|
1,4
|
Монтаж датчиков-реле:
На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ57-2ПН). Штуцер поставляется в комплекте.
В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.
Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит следующим образом:
Закрепить прибор на кронштейне;
Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по
уплотнительному кольцу подсоединительного штуцера.
Фотографии приборов:

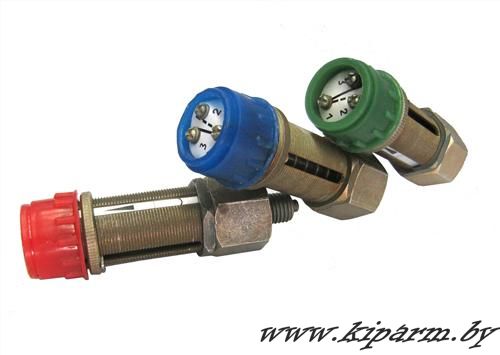

Датчик-реле давления ДЕ57-200.

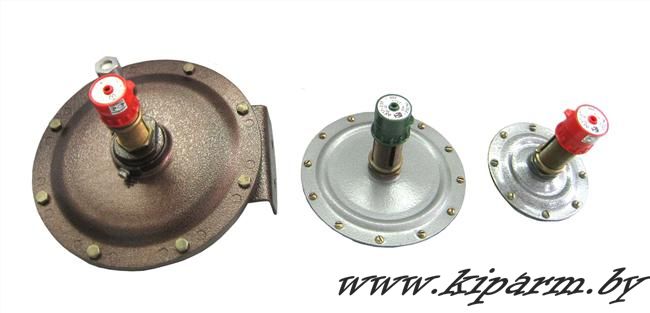

Датчики-реле давления ДЕ57-2,5ПН, ДЕ57-2,5Т, ДЕ57-6Т
Пример обозначения при заказе:
Датчик-реле напора с пределом уставок 0,04-2,5кПа: "Датчик-реле напора ДЕ-57-2,5"
Датчик-реле напора с пределом уставок 0,6-6кПа: "Датчик-реле напора ДЕ-57-6"
Датчик-реле давления с пределом уставок 400-1600кПа (0,4-1,6 МПа): "Датчик-реле давления ДЕ-57-1600"
Сроки поставки: наличие уточняйте
◄
