ДДМ / Датчики давления многопредельные.


Купить многопредельный датчик давления ДДМ в Республике Беларусь, цена, прайс и стоимсть датчика давления ДДМ-0.25ДИВ, ДДМ-2.5ДИ, ДДМ-10ДИ, ДДМ-40ДИ, ДДМ-200ДИ, ДДМ-200ДИЖ, ДДМ-2500ДИ
Назначение:

Многопредельный датчик давления ДДМ предназначен для непрерывного преобразования значений избыточного (ДДМ-ДИ) давления, избыточного давления и разрежения (ДДМ-ДИВ) в стандартный токовый сигнал (4-20)мА и (0-5)мА;

ИСПОЛЬЗУЕТСЯ в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.

Особенности:

- Многодиапазонность, каждая модель датчика имеет четыре диапазона измерения и два диапазона значений выходного сигнала (4-20 мА и 0-5 мА). Потребитель имеет возможность переключения на выбранный диапазон.

- Отсутствие дополнительной калибровки при переключении диапазонов.

- Отсутствие специальных источников питания.

- Произвольное пространственное положение, возможность монтажа на щите или на объекте (трубе).

- Стабильность метрологических характеристик.

Модификации:

Модель

Предел измеряемого давления, кПа (кг/см2)

Допустимая перегрузка, кПа

Рабочая среда

ДДМ-0,25ДИВ

±0,25

±1

воздух, природный газ

±0,125

±0,08

±0,05

ДДМ-2,5ДИ

2,5

10

воздух, природный газ

1,6

1,0

0,6

ДДМ-10ДИ

10,0

75

воздух, природный газ

6,0

4,0

2,5

ДДМ- 40ДИ

40,0

200

воздух, природный газ

25,0

16,0

10

ДДМ- 200ДИ

200

400

воздух, природный газ

160

100

60

ДДМ- 200ДИЖ

200

400

воздух, природный газ, нейтральные жидкости

160

100

60

ДДМ-2500ДИ

2500

5000

воздух, природный газ, нейтральные жидкости

2000

1600

1000

 Технические характеристики:

Предел допустимой основной погрешности,%

± 1

Значения выходного сигнала постоянного тока, мА:



код 42

4-20

код 05

0-5

Напряжение питания, постоянный ток, В:

=36/24± 1

 переменный ток, В

~24± 3

Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА,  Ом:



при питании постоянным током напряжением 36В

0 – 1000

при питании постоянным током напряжением 24В или переменным током напряжением 24В (трансформатор)

0 – 500



Нагрузочное сопротивление датчика с выходным сигналом (0-5)мА,: Ом

0 – 2500

Температура окружающей среды, °С

от -25 до +55

Температура измеряемой среды, °С

от -30 до +85

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, %,  не более

0,5

Потребляемая мощность, Вт

1,5

Степень защиты, (код IP)

IP54

Габаритные размеры, мм : длина х ширина х высота

108х58х41 /

108х98х34

Масса, кг

0,6 / 0.8



ПРИМЕЧАНИЕ.

1. Пределы измерения давлений и значение выходного сигнала в каждой модели выбираются и переключаются потребителем, для этого необходимо снять крышку с корпуса датчика.

2. Исходное положение переключателей, если это не оговорено в заявке, соответствует максимальному диапазону модели и выходному сигналу (0 – 5) мА.

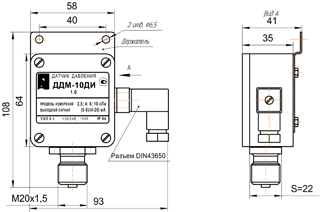

Габаритные и установочные размеры:

Датчики давления многопредельные ДДМ - Габаритные размеры

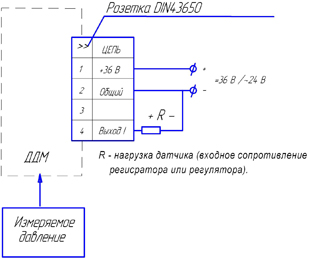

Схема внешних подключений:

Датчики давления многопредельные ДДМ - Схема подключения

Пример обозначения при заказе:

Датчик давления ДДМ-2,5ДИ ТУ4212-030-27831671-00




Сроки поставки: наличие уточняйте
