Назначение:

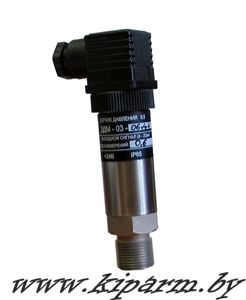

Микропроцессорный датчик давления ДДМ-03 предназначен для преобразования избыточного давления (ДИ), разрежения (ДВ) и разности давлений (ДД) воздуха, нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА.
Датчик может быть использован для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях. Датчик имеет исполнение общепромышленное и взрывозащищенное. Датчики исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» - искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х».
Рабочая среда - воздух, нейтральные газы, вода, масло.
Исполнения:
|
Тип
|
Модель
|
Предел
измерений
кПа
|
Перегрузка
кПа
|
Рабочее
давление
МПа
|
Рабочая среда
|
|
ДДМ-03-ДИ
ДДМ-03-ДИ-Ех
|
ДДМ-03-40 ДИ / ДДМ-03-40 ДИ-Ех
|
40
|
80
|
|
Газ,
жидкость
|
|
ДДМ-03-60 ДИ / ДДМ-03-60 ДИ-Ех
|
60
|
120
|
|
|
ДДМ-03-100 ДИ / ДДМ-03-100 ДИ-Ех
|
100
|
200
|
|
|
ДДМ-03-160 ДИ / ДДМ-03-160 ДИ-Ех
|
160
|
320
|
|
|
ДДМ-03-250 ДИ / ДДМ-03-250 ДИ-Ех
|
250
|
500
|
|
|
ДДМ-03-400 ДИ / ДДМ-03-400 ДИ-Ех
|
400
|
800
|
|
|
ДДМ-03-600 ДИ / ДДМ-03-600 ДИ-Ех
|
600
|
1200
|
|
|
ДДМ-03-1000 ДИ / ДДМ-03-1000 ДИ-Ех
|
1000
|
2000
|
|
|
ДДМ-03-1600 ДИ / ДДМ-03-1600 ДИ-Ех
|
1600
|
3200
|
|
|
ДДМ-03-2500 ДИ / ДДМ-03-2500 ДИ-Ех
|
2500
|
5000
|
|
|
ДДМ-03-ДВ
ДДМ-03-ДВ-Ех
|
ДДМ-03-40 ДВ / ДДМ-03-40 ДВ-Ех
|
-40
|
-100
|
|
|
ДДМ-03-60 ДВ / ДДМ-03-60 ДВ-Ех
|
-60
|
-100
|
|
|
ДДМ-03-100 ДВ / ДДМ-03-100 ДВ-Ех
|
-100
|
-100
|
|
|
ДДМ-03-ДД
ДДМ-03-ДД-Ех
|
ДДМ-03-4 ДД / ДДМ-03-4 ДД-Ех
|
4
|
+70/-35
|
0 – 0,6 / 1,2
|
|
ДДМ-03-6 ДД / ДДМ-03-6 ДД-Ех
|
6
|
+70/-35
|
0 – 0,6 / 1,2
|
|
ДДМ-03-6,3 ДД / ДДМ-03-6,3 ДД-Ех
|
6,3
|
+70/-35
|
0 – 0,6 / 1,2
|
|
ДДМ-03-10 ДД / ДДМ-03-10 ДД-Ех
|
10
|
+70/-35
|
0 – 0,6 / 1,2
|
|
ДДМ-03-16 ДД / ДДМ-03-16 ДД-Ех
|
16
|
+70/-35
|
0 – 0,6 / 1,2
|
|
ДДМ-03-25 ДД / ДДМ-03-25 ДД-Ех
|
25
|
+70/-35
|
0 – 0,6 / 1,2
|
|
ДДМ-03-40 ДД / ДДМ-03-40 ДД-Ех
|
40
|
+150/-70
|
0 – 2,5
|
|
ДДМ-03-60 ДД / ДДМ-03-60 ДД-Ех
|
60
|
+150/-70
|
0 – 2,5
|
|
ДДМ-03-63 ДД / ДДМ-03-63 ДД-Ех
|
63
|
+150/-70
|
0 – 2,5
|
|
ДДМ-03-100 ДД / ДДМ-03-100 ДД-Ех
|
100
|
+700/-350
|
0 – 2,5
|
|
ДДМ-03-160 ДД / ДДМ-03-160 ДД-Ех
|
160
|
+700/-350
|
0 – 2,5
|
|
ДДМ-03-250 ДД / ДДМ-03-250 ДД-Ех
|
250
|
+700/-350
|
0 – 2,5
|
|
ДДМ-03-400 ДД / ДДМ-03-400 ДД-Ех
|
400
|
+1400/-700
|
0 – 2,5
|
|
ДДМ-03-600 ДД / ДДМ-03-600 ДД-Ех
|
600
|
+1400/-700
|
0 – 2,5
|
|
ДДМ-03-630 ДД / ДДМ-03-630 ДД-Ех
|
630
|
+1400/-700
|
0 – 2,5
|
|
ДДМ-03-1000 ДД / ДДМ-03-1000 ДД-Ех
|
1000
|
+2500/-1000
|
0 – 2,5
|
|
ДДМ-03-1600 ДД / ДДМ-03-1600 ДД-Ех
|
1600
|
+2500/-1000
|
0 – 2,5
|
|
ДДМ-03-2500 ДД / ДДМ-03-2500 ДД-Ех
|
2500
|
+2500/-1000
|
0 – 2,5
|
Технические характеристики:
|
Предельные значения выходного сигнала постоянного тока, мА
|
4 – 20
|
|
Напряжение питания датчика,
постоянный ток, В
|
= 24±6
|
|
Нагрузочное сопротивление датчика должно быть в пределах:
|
от 1 до 500
|
|
Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала, не более
|
±0,5
|
|
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более
|
±0,45
|
|
Потребляемая датчиком мощность, Вт не более
|
0,6
|
|
Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69
|
|
|
ДДМ-03-ДИ (ДВ, ДИВ)
|
от - 40°С до 80°С
|
|
ДДМ-03-ДД
|
от 0°С до 80°С
|
|
Температура рабочей среды
|
от - 40°С до 85°С
|
|
Степень защиты по ГОСТ 14254-80
|
IP54
|
|
Наработка на отказ, час
|
200000
|
Габаритные и установочные размеры:
|

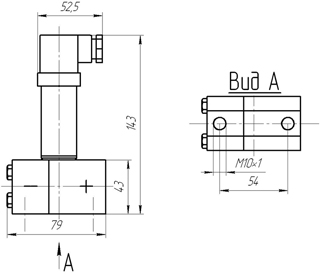

ДДМ-03-ДД
|

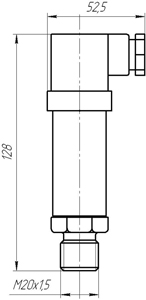

ДДМ-03-ДИ, ДВ, ДИВ
|
|
|
|

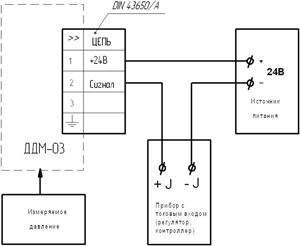

Схема подключения:
Пример оформления при заказе:
Датчик давления ДДМ-03-40-ДИ.
