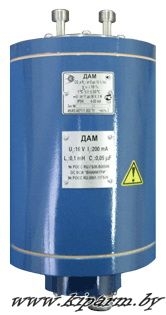

ДАМ / Датчики-газоанализаторы термомагнитные.
Назначение:
Датчики-газоанализаторы серии ДАМ предназначены для непрерывного автоматического измерения одного компонента (кислорода; водорода; диоксида углерода; дейтерия) в воздухе рабочей зоны помещений и наружных установок, контроля технологических сред промышленный предприятий.
Область применения: системы контроля технологических процессов энергетики, нефтехимической, химической и других областей промышленности, в том числе во взрывоопасных зонах помещений и наружных установок, а также в составе системы контроля атмосферы промышленных объектов повышенной опасности СКАПО и совместно с БПС21М.
Принцип действия - термомагнитный или термокондуктометрический.
Тип газоанализаторов - стационарный.
Рабочее положение вертикальное - датчиком вверх.
Способ забора пробы - диффузионный или принудительный.
Режим работы - непрерывный.
Основные технические характеристики:
|
Обозначение
|
Определяемый компонент
|
Диапазон
измерений,
объемная доля, %
|
Пределы допускаемой основной приведенной погрешности газоанализатора (g д), %
|
Состав анализируемой среды
|
|
ИБЯЛ.407111.002
|
O2
|
0 – 30
|
± 2,5
|
Кислород - воздух
|
|
-01
|
0 – 30
|
± 2,5
|
|
-02
|
0 – 10
|
± 7,5
|
Кислород - ацетилен
|
|
-03
|
O2
|
0 – 2
|
± 6,0
|
Кислород-аргон
|
|
-04
|
0 – 5
|
(± 2,5)*
|
Кислород-азот
|
|
-05
|
0 – 5
|
± 4,0
|
|
-06
|
0 – 10
|
± 4,0 (± 2,5)*
|
|
-07
|
0 – 30
|
± 4,0 (± 2,5)*
|
|
-08
|
0 – 50
|
± 4,0 (± 2,5)*
|
|
-09
|
15 – 30
|
± 4,0 (± 2,5)*
|
|
-10
|
O2
|
0 – 2
|
± 4,0
|
Кислород - дымовой газ**
|
|
-11
|
0 – 5
|
(± 2,5)*
|
|
-12
|
0 – 5
|
± 4,0
|
|
-13
|
0 – 10
|
(± 2,5)*
|
|
-14
|
0,0 – 10
|
± 4,0
|
|
-15
|
0,0 – 21
|
± 2,5
|
Кислород - воздух
|
|
-16
|
0,0 – 30
|
± 4,0 (± 2,5)*
|
|
-17
|
0 – 10
|
± 7,5
|
Кислород - ацетилен
|
|
-18
|
Н2
|
0 – 1
|
± 5,0
|
Водород-азот
|
|
-19
|
0 – 2
|
± 4,0
|
|
-20
|
0 – 3
|
± 5,0 (± 2,5)*
|
|
-21
|
60 – 100
|
± 5,0 (± 2,5)*
|
|
-22
|
0 – 1
|
± 10,0
|
Водород - воздух
|
|
-23
|
0 – 2
|
± 4,0
|
|
-24
|
0 – 3
|
± 4,0
|
|
-25
|
0 – 1
|
± 5,0
|
Водород -
кислород
|
|
-26
|
0 – 2
|
± 5,0
|
|
-27
|
0 – 3
|
± 5,0
|
|
-28
|
50 – 100
|
± 5,0 (± 2,5)*
|
Водород -
углеводороды
|
|
-29
|
70 – 100
|
± 5,0 (± 2,5)*
|
|
-30
|
O2
|
0 – 1
|
± 5,0
|
Кислород-
водород
|
|
-31
|
0 – 2
|
± 5,0
|
|
-32
|
0 – 3
|
± 5,0
|
|
-33
|
СO2
|
0 – 10
|
± 10,0
|
Диоксид углерода -
азот
|
|
-34
|
0 – 20
|
± 5,0
|
|
|
-35
|
0 – 40
|
± 5,0
|
|
|
-36
|
30 – 50
|
± 5,0
|
|
|
-37
|
40 – 100
|
± 5,0
|
|
|
-38
|
O2
|
0 – 1
|
± 5,0
|
Кислород-
дейтерий
|
|
-39
|
0 – 3
|
± 5,0
|
|
|
-40
|
Дейтерий
|
0 – 1
|
± 5,0
|
Дейтерий -
кислород
|
|
-41
|
0 – 3
|
± 5,0
|
|
|
-42
|
O2
|
0 – 2
|
± 4,0
|
Кислород - дымовой газ***
|
|
-43
|
0 – 5
|
(± 2,5)*
|
|
|
-44
|
0 – 10
|
(± 2,5)*
|
|
|
-45
|
0 – 5
|
± 5,0
|
|
|
-46
|
0 – 10
|
± 5,0
|
|
|
-47
|
Н2
|
80 – 100
|
± 5,0 (± 2,5)*
|
Водород-азот
|
|
-48
|
90 – 100
|
± 5,0 (± 2,5)*
|
|
|
-49
|
95 - 100
|
± 5,0 (± 2,5)*
|
|
Примечания
* - определяется при заказе газоанализатора.
** - Состав дымовых газов:
объемная доля водорода (Н2) - до 1 %;
объемная доля метана (СН4) - до 1 %;
объемная доля диоксида углерода (СО2) - до 25 %;
азот (N2) - остальное.
*** - Состав дымовых газов:
объемная доля водорода (Н2) - до 1 %;
объемная доля метана (СН4) - до 1 %;
объемная доля диоксида углерода (СО2) от 7 до 13 %;
азот (N2) - остальное.
Газоанализаторы модификаций ИБЯЛ.407111.002, -01, -2 могут использоваться только совместно с ранее выпускаемым блоком питания и сигнализации БПС-21 или в составе системы СКАПО с последовательной передачей данных.
Газоанализаторы имеют унифицированный токовый сигнал (4 - 20) мА, гальванически развязанный от цепи питания газоанализатора (за исключением модификаций ИБЯЛ.407111.002, -01, -02). Газоанализаторы ИБЯЛ.407111.002 -03...-49 имеют канал связи с ПЭВМ по интерфейсу RS-485, протокол связи MODBUS-RTU.
Датчики ДАМ имеют маркировку взрывозащиты “1Exd[ib]IICT6X”. Степень защиты газоанализаторов - IР54.
Электрическое питание газоанализаторов осуществляется:
- для исполнений ИБЯЛ.407111.002, -01, -02 от источника постоянного тока напряжением (11 - 16) В
- при установке во невзрывоопасных зонах - от источника постоянного тока напряженим (23,5 ± 12,5) В с выходным током не менее 200 мА
- при установке во взрывоопасных зонах - от источника постоянного тока напряжением (18 ± 7) В, имеющего маркировку взрывозащиты [Exib]IIС с параметрами искробезопасной цепи, соответствующими требованиям ГОСТ Р 51330.10-99.
Диапазон температуры окружающей среды от 1 до +50 °С (для исполнений ИБЯЛ.407111.002-01, -15, -16 от -40 до +50 °С, для исполнения ИБЯЛ.407111.002 от -10 до +60°С, для исполнений ИБЯЛ.407111.002-02 от +5 до +45°С)
Длина трехпроводной линии связи, при установке газоанализаторов во взрывоопасных зонах и работе совместно с блоком БПС21, не более 1 км (при электрической емкости не более 0,25 мкФ; индуктивности не более 1 мГн, омическое сопротивление 7 Ом на жилу).
Расход анализируемой среды - (0,75 ± 0,25) л/мин
Потребляемая мощность, не более 3 Вт
Ток потребления, не более 165 мА
Габаритные размеры, не более 165х130х280 мм
Масса не более 5,0 кг
Комплект поставки:
Датчик-газоанализатор, комплект ЗИП, эксплуатационная документация.
По отдельному заказу может поставляться следующее оборудование:
баллоны с ГСО-ПГС, вентиль точной регулировки (ИБЯЛ.306577.002), трубка ПВХ 4х1,5, индикатор расхода (ИР - ИБЯЛ.418622.003-05), блок местной сигнализации (БМС), блок питания и сигнализации (БПС21М - ИБЯЛ.411111.042), система СКАПО с шинной архитектурой, брызгозащитный козырек для дополнительной защиты газоанализатора от брызг, побудитель расхода ПР-7В во взрывозащищенном исполнении, пульт контроля (ИБЯЛ.422411.005) для газоанализаторов ИБЯЛ.407111.002-03...-49 и выносной блок управления и индикации (ИБЯЛ.421.252.001-01) для газоанализаторов ИБЯЛ.407111.002,-01,-02, предназначенные для корректировки газоанализаторов по ГСО-ПГС, тестирования неисправности.
Внимание! Пульт контроля или выносной блок управления и индикации (в зависимости от модификации газоанализатора) необходимы для корректировки газоанализатора по ГСО-ПГС, тестирования неисправности.
Сроки поставки: под заказ (7-15 дней)
◄
