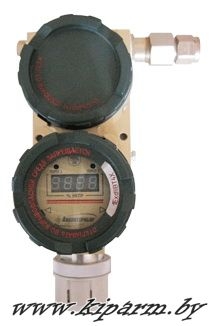

ДАК (новая модификация) / Датчики-газоанализаторы инфракрасные.
Назначение:
Датчики-газоанализаторы ДАК (новый) предназначены для непрерывного автоматического измерения довзрывоопасных концентраций метана, ацетона, топлива дизельного, толуола, этилена, бензола, метанола, пентана, этана, бутана, гексана, этанола, бензинов, пропана, октана, топлива для реактивных двигателей, керосина, нефти, объемной доли диоксида углерода (СО2) в воздухе рабочей зоны помещений и открытых пространств, в том числе во взрывоопасных зонах производственных помещений и наружных установок.
Область применения:
Контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, на объектах добычи и транспортировки природного газа, других отраслей промышленности, а также работа в составе систем контроля атмосферы опасных производственных объектов.
Принцип действия - оптико-абсорбционный.
Тип газоанализаторов - стационарный.
Рабочее положение вертикальное - датчиком вниз.
Основные технические характеристики:
|
Обозначение
|
Условное
наименование
|
Маркировка взрывозащиты
|
Единица физической величины
|
Поверочный
компонент
|
Диапазон
измерений
по поверочному компоненту
|
Пределы основной
абсолютной погрешности по поверочному компоненту, Dд
|
Диапазон температур
окружающей
среды, 0С
|
|
ИБЯЛ.418414.071-23
|
ДАК-СО2-023
|
1Exd[ib]IIBT4X
|
объемная доля, %
|
диоксид
углерода
|
0 – 4 *
|
± (0,2+0,05×Свх)
|
от минус 40
до плюс 80
|
|
0 – 10 *
|
± 0,5
|
|
0 – 20 *
|
± 1,0
|
|
ИБЯЛ.418414.071-24
|
ДАК-СН4-024
|
% НКПР
|
метан
|
0 – 100
|
± (2,5+0,05×Свх)
|
|
ИБЯЛ.418414.071-25
|
ДАК-ΣCH-025
|
% НКПР
|
пропан
|
0 – 100
|
± (2,5+0,05×Свх)
|
от минус 40
до плюс 60
|
|
ИБЯЛ.418414.071-26
|
ДАК-СО2-026
|
1ExdIIBT4
|
объемная доля, %
|
диоксид
углерода
|
0 – 4 *
|
± (0,2+0,05×Свх)
|
от минус 40
до плюс 80
|
|
0 – 10 *
|
± 0,5
|
|
0 – 20 *
|
± 1,0
|
|
ИБЯЛ.418414.071-27
|
ДАК-СН4-027
|
% НКПР
|
метан
|
0 – 100
|
± (2,5+0,05×Свх)
|
|
ИБЯЛ.418414.071-28
|
ДАК-ΣCH-028
|
% НКПР
|
пропан
|
0 – 100
|
± (2,5+0,05×Свх)
|
от минус 40
до плюс 60
|
|
ИБЯЛ.418414.071-29
|
ДАК-СН4-029
|
% НКПР
|
метан
|
0 – 100
|
± (2,5+0,05×Свх)
|
от минус 60
до плюс 60
|
|
ИБЯЛ.418414.071-30
|
ДАК-ΣCH-030
|
% НКПР
|
пропан
|
0 – 100
|
± (2,5+0,05×Свх)
|
|
ИБЯЛ.418414.071-31
|
ДАК-СО2-031
|
1Exd[ib]IIСT4X
|
объемная доля, %
|
диоксид
углерода
|
0 – 4 *
|
± (0,2+0,05×Свх)
|
от минус 40
до плюс 80
|
|
0 – 10 *
|
± 0,5
|
|
0 – 20 *
|
± 1,0
|
|
ИБЯЛ.418414.071-32
|
ДАК-СН4-032
|
% НКПР
|
метан
|
0 – 100
|
± (2,5+0,05×Свх)
|
|
ИБЯЛ.418414.071-33
|
ДАК-ΣCH-033
|
% НКПР
|
пропан
|
0 – 100
|
± (2,5+0,05×Свх)
|
от минус 40
до плюс 60
|
|
1 Условное групповое наименование газоанализаторов:
ДАК-СО2 – для газоанализаторов ДАК-СО2-023, ДАК-СО2-026; ДАК-СО2-031
ДАК-СН4 – для газоанализаторов ДАК СН4-024, ДАК-СН4-027, ДАК-СН4-029; ДАК-СН4-032
ДАК-ΣCH – для газоанализаторов ДАК-ΣCH-025, ДАК-SCH-028, ДАК-ΣCH-030; ДАК-ΣCH-033.
2 Свх – содержание определяемого компонента.
3 * Диапазон измерений газоанализаторов ДАК-СО2 определяется при заказе
|
Достоинства:
- наличие сертификатов на метан, ацетон, топливо дизельное, толуол, этилен, бензол, метанол, пентан, этан, бутан, гексан, этанол, бензины, пропан, октан, топливо для реактивных двигателей, керосин, нефть;
- временя работы газоанализаторов без корректировки показаний по ПГС- ГСО - 12 месяцев;
- возможность выбора измеряемого компонента или суммы компонентов ( устанавливается в меню потребителем);
- метрология по метану или пропану, в не зависимости от контролируемого вещества;
- обслуживаемая оптика;
- сменный сенсор;
- возможность шлейфового соединения с использованием RS485 (для вида взрывозащиты «оболочка»);
- выбор вида взрывозащиты «оболочка» или «искробезопасная цепь»;
- наличие модификаций для работы при низких температурах до -60 и для работы при высоких до +80;
- наличие «сухих контактов» реле позволяет использовать прибор автономно, без применения вторичных блоков;
- наличие реле «Отказ» позволяет дистанционно контролировать работоспособность прибора;
- наличие цифровой индикации;
- наличие световой сигнализации при срабатывании пороговых значений;
- возможность установки пороговых значений «ПОРОГ1» и «ПОРОГ2» на всем диапазоне измерения;
- повышенная устойчивость к воздействию неопределяемых компонентов;
- защита от несанкционированного доступа (использование магнитного стикера);
- эксплуатация, обслуживание, настройка прибора производится без использования дополнительного оборудования.
Перечень определяемых компонентов:
|
Условное
наименование
газоанализаторов
|
Определяемые
компоненты
|
Диапазон измерений по определяемому компоненту
|
Диапазон показаний
по определяемому компоненту *
|
Пределы основной погрешности по определяемому компоненту
|
|
ДАК-СО2
|
СО2
|
0 – 4
% объемных долей
|
0 – 4
% объемных долей
|
см. таблицу
«Основные технические характеристики»
|
|
0 – 10
% объемных долей
|
0 – 10
% объемных долей
|
|
0 – 20
% объемных долей
|
0 – 20
% объемных долей
|
|
ДАК-СН4
|
СН4
|
0 – 100 % НКПР
|
0 – 100 % НКПР
|
± (2,5+0,05×Свх) % НКПР
|
|
С6Н6, С7Н8; СН3-С(О)-СН3; С2Н4
|
0 – 50 % НКПР
|
0 – 100 % НКПР
|
|
топливо дизельное по ГОСТ 305-82
|
0 – 50 % НКПР
|
0 – 100 % НКПР
|
±(2,5+0,15×Свх) % НКПР
|
|
газ природный по ГОСТ 5542-87
|
0 – 100 % НКПР
|
0 – 100 % НКПР
|
|
ДАК-ΣCH
|
С3H8
|
0 – 100 % НКПР
|
0 – 100 % НКПР
|
± (2,5+0,05×Свх) % НКПР
|
|
C2H6, C4H10, C5H12, C6H14, C8H18;
СН3ОН, С2Н5ОН
|
0 – 50 % НКПР
|
0 – 100 % НКПР
|
± (2,5+0,05×Свх) % НКПР
|
|
уайт-спирит по ГОСТ 3134-78;
топливо для реактивных двигателей по ГОСТ 10227-86;
газ сжиженный по ГОСТ 20448‑90;
бензин автомобильный по техническому регламенту**;
бензин авиационный по ГОСТ 1012-72;
бензин неэтилированный по
ГОСТ Р 51866-2002;
керосин;
нефть по ГОСТ Р 51858-2002
|
0 – 50 % НКПР
|
0 – 100 % НКПР
|
±(2,5+0,15×Свх) % НКПР
|
|
1 - * Диапазон показаний по цифровой индикации и интерфейсу RS-485.
2 - Свх – содержание определяемого компонента
3 - ** Технический регламент "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту" Утвержден постановлением правительства РФ от 27 февраля 2008 г. №118
|
Технические характеристики:
1. Электрическое питание газоанализаторов осуществляется от источника напряжения постоянного тока с выходным напряжением, В от 11 до 30.
2. Потребляемая газоанализаторами мощность, Вт, не более:
- для газоанализаторов ИБЯЛ.418414.071 –23 … -25 3,0;
- для газоанализаторов ИБЯЛ.418414.071 –26 … -28 5,0;
- для газоанализаторов ИБЯЛ.418414.071 –29, -30 6,0;
- для газоанализаторов ИБЯЛ.418414.071–31 … -33 2,5.
3.Габаритные размеры газоанализаторов, мм, не более:
длина – 200; ширина – 130; высота – 300.
(высота газоанализаторов дана без учета высоты пробоотборного колпачка).
4. Газоанализаторы имеют выходной сигнал постоянного тока (4-20) мА по ГОСТ 26.011-80.
Выходной сигнал постоянного тока газоанализаторов гальванически изолирован от цепей питания газоанализаторов.
Сопротивление нагрузки - не более 300 Ом.
5. Параметры контактов реле ПОРОГ1, ПОРОГ2, ОТКАЗ:
- для напряжения постоянного тока:
а) допустимое значение напряжения на разомкнутых контактах – не более 30 В;
б) допустимое значение тока через замкнутые контакты – не более 1,0 А;
- для напряжения переменного тока:
а) допустимое значение напряжения на разомкнутых контактах (действующее значение) – не более 250 В;
б) допустимое значение тока через замкнутые контакты – не более 1,0 А.
6. Газоанализаторы ДАК-ΣСН, ДАК-СН4 соответствуют требованиям к долговременной стабильности по ГОСТ Р 52350.29.1 – 2010.
Комплект поставки:
В состав комплекта инструмента и принадлежностей входят следующие составляющие:
- прокладка ИБЯЛ.754142.205;
- колпачок поверочный ИБЯЛ.725313.010;
- трубка ПВХ 4х1,5.
По отдельному договору предприятие-изготовитель поставляет:
- баллоны с ГСО-ПГС;
- стилус ИБЯЛ.301146.006 (для проведения корректировки нулевых показаний и чувствительности).
- вентиль точной регулировки ИБЯЛ.306577.002 (из латуни);
- индикатор расхода ИБЯЛ.418622.003-04;
- кабельный ввод RITTAL М20х1,5 для газоанализаторов ИБЯЛ.418414.071-23 ... -25, -31 ... –33;
- кабельный ввод ВК-С-ВЭЛ2Б-М20-Exd-В1,5 для газоанализаторов ИБЯЛ.418414.071-26 ... –30;
- сменный фильтр ИБЯЛ.715141.089;
- ветрозащитный колпачок ИБЯЛ.713331.066;
- диск с сервисным ПО ИБЯЛ.431214.387.
Для обеспечения принудительного отбора пробы необходим заказ следующего оборудования:
- колпачок ИБЯЛ.305131.050 - 1 шт.;
- ниппель ИБЯЛ.713351.047 - 1 шт.;
- ниппель ИБЯЛ.714351.021 - 1 шт.;
- прокладка ИБЯЛ.754152.343 - 2 шт.;
- гайка накидная ИБЯЛ.758421.006-04 - 2 шт..
Для проведения ремонтных работ предприятие-изготовитель по отдельному договору поставляет:
- ИК датчик МИЛ-82 ИБЯЛ.418414.111 для газоанализаторов ИБЯЛ.418414.071-23, -26, -31;
- ИК датчик МИЛ-82 ИБЯЛ.418414.111-01 для газоанализаторов ИБЯЛ.418414.071-24, -27, -29,-32;
- ИК датчик МИЛ-82 ИБЯЛ.418414.111-03 для газоанализаторов ИБЯЛ.418414.071-25, -28, -30, -33;
- плату индикации связи и управления ИБЯЛ.687243.620;
- плату реле ИБЯЛ.687243.621;
- плату коммутации ИБЯЛ.687243.624.
Сроки поставки: под заказ (7-15 дней)
◄
