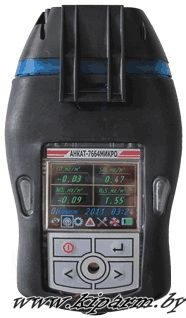

АНКАТ-7664Микро / Газоанализатор переносной многокомпонентный.
Назначение:
Переносной газоанализатор серии АНКАТ-7664Микро предназначен для одновременного контроля довзрывоопасных концентраций горючих газов (Ех), метана (СН4), пропана (С3Н8), суммы углеводородов (SCH) и предельно допустимых концентраций кислорода (О2), окиси углерода (СО), диоксида углерода (СО2), сероводорода (H2S), хлора (Cl2), хлористого водорода (HСl), аммиака (NH3), диоксида серы (SО2), диоксида азота (NО2), в различных сочетаниях (одно-, двух-, трех-, четырехкомпонентных) в рабочей зоне с одновременной цифровой индикацией всех измеряемых компонентов, а также выдачи аварийной (звуковой и световой) сигнализации при превышении концентраций измеряемых компонентов заданных пороговых уровней.
Область применения:
службы экологии и охраны труда предприятий связанных с выделением в атмосферу токсичных газов, переработка и транспортировка нефти и газа, тепловые и телефонные сети, ТЭК, цистерны, трюмы и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья или опасность взрыва.
Тип газоанализатора - носимый (индивидуальный).
Способ забора пробы - диффузионный или принудительный от съемного микронасоса (опция).
Метод измерения - электрохимический (О2, СО, H2S, HСl, Сl2, SО2, NH3, NО2) и термохимический (Ex), оптико-абсорбционный (СО2, ΣСН, СН4, С3Н8).
Модификации газоанализатора:
|
Модификация
|
Количество измеряемых
компонентов
|
Измеряемые
компоненты
|
Диапазон
измерения
|
|
АНКАТ-7664Микро
|
4
|
Ех
|
0 – 50 %НКПР
|
|
О2
|
0 – 30 %об. доли
|
|
СО1)2)
|
0 – 200 мг/м3
|
|
H2S2)
|
0 – 40 мг/м3
|
|
АНКАТ-7664Микро-01
|
3
|
Ех
|
0 – 50 %НКПР
|
|
О2
|
0 – 30 %об. доли
|
|
СО1)2)
|
0 – 200 мг/м3
|
|
АНКАТ-7664Микро-02
|
2
|
О2
|
0 – 30 %об. доли
|
|
H2S2)
|
0 – 40 мг/м3
|
|
АНКАТ-7664Микро-03
|
2
|
Ех
|
0 – 50 %НКПР
|
|
H2S2)
|
0 – 40 мг/м3
|
|
АНКАТ-7664Микро-04
|
2
|
Ех
|
0 – 50 %НКПР
|
|
О2
|
0 – 30 %об. доли
|
|
АНКАТ-7664Микро-05
|
2
|
по заказу
|
1 канал Ех, 1 канал ЭХЯ3)
|
|
АНКАТ-7664Микро-06
|
4
|
по заказу
|
4 канала ЭХЯ3)
|
|
АНКАТ-7664Микро-07
|
3
|
по заказу
|
3 канала ЭХЯ3)
|
|
АНКАТ-7664Микро-08
|
2
|
по заказу
|
2 канала ЭХЯ3)
|
|
АНКАТ-7664Микро-09
|
3
|
CO2)
|
0 – 200 мг/м3
|
|
SO2
|
0 – 20 мг/м3
|
|
NO2
|
0 – 10 мг/м3
|
|
АНКАТ-7664Микро-10
|
1
|
СО25)
|
0 – 2,0 % об.доли
|
|
0 – 5,0 % об.доли
|
|
0 – 10,0 % об.доли
|
|
АНКАТ-7664Микро-11
|
3
|
СО25)
|
0 – 2,0 % об.доли
|
|
0 – 5,0 % об.доли
|
|
0 – 10,0 % об.доли
|
|
СН4
|
0 - 99 %НКПР
|
|
О2
|
0 – 30 % об.доли
|
|
АНКАТ-7664Микро-12
|
1
|
SСН
|
0 - 99 %НКПР
|
|
АНКАТ-7664Микро-13
|
1
|
С3Н8
|
0 – 0,85 % об.доли
|
|
0 - 50 %НКПР
|
|
АНКАТ-7664Микро-14
|
1
|
СН4
|
0 - 99 %НКПР
|
|
0 – 4,40 % об.доли
|
|
АНКАТ-7664Микро-15
|
2
|
по заказу
|
1 канал оптический4)5),
1 канал ЭХЯ3)
|
|
АНКАТ-7664Микро-16
|
3
|
по заказу
|
1 канал оптический4)5),
2 канал ЭХЯ3)
|
|
Примечание - Поверочным компонентом для измерительных каналов Ех и SСН является метан (СН4).
1) При наличии водорода в анализируемой среде допустимо ложное срабатывание по каналу измерений СО.
2) Диапазон измерений по измерительным каналам: СО – (0 – 200) мг/м3, H2S - (0 – 40) мг/м3.
3) Измерительный канал с ЭХД – любой из измерительных каналов О2, CO, H2S, NО2, SО2, Cl2, HCl и NH3. Диапазон измерений по измерительным каналам СО и H2S (если они присутствуют) определяется при заказе газоанализаторов.
При наличии сероводорода в анализируемой среде допустимо ложное срабатывание по каналу измерений NH3.
4) Измерительный канал с ИКД – любой из измерительных каналов SСН, СО2, С3Н8, СН4.
5) Диапазон измерений по измерительному каналу СО2 определяется при заказе газоанализаторов.
|
Газоанализаторы АНКАТ-7664Микро,-01,-03,-04,-05 выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxibdIICT4 Х. Газоанализаторы АНКАТ-7664Микро-02,-06,-07,-08?-09 выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxibIICT4 Х. Газоанализаторы АНКАТ-7664Микро-10...-16 выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxibdIIBT4 Х. Степень защиты корпуса от пыли и влаги - IР54.
Газоанализатор обеспечивает одновременную цифровую индикацию концентрации всех измеряемых компонентов на встроенном ЖКИ дисплее с подсветкой, а также раздельную световую сигнализацию на каждый измеряемый компонент и единую звуковую сигнализацию при превышении порогов. Корректировка показаний и установка режимов газоанализатора осуществляется с помощью меню, выводимого на буквенно-цифровой дисплей.
Питание прибора осуществляется от аккумуляторного блока, при разряде которого на индикатор выводится соответствующее предупреждение, сопровождающееся звуковым сигналом. В газоанализаторах предусмотрена функция расчета средневзвешенного значения за 8 часов работы.
При измерении концентрации О2 “порог 2” может быть установлен как на превышение, так и на понижение (выбирается потребителем).
Основные технические характеристики:
|
Измерительный канал
|
Единица
физической
величины
|
Диапазон измерений
|
Пороговые значения срабатывания предупредительной и аварийной сигнализации, устанавливаемые при выпуске газоанализаторов из производства
|
Диапазон установки пороговых значений срабатывания предупредительной и аварийной сигнализации
|
|
ПОРОГ 1
|
ПОРОГ 2
|
ПОРОГ 1
|
ПОРОГ 2
|
|
О2
|
объемная доля, %
|
0 - 30
|
23
(на повышение)
|
19
(на понижение)
|
0 - 30
|
0 - 30
|
|
Ex
|
%, НКПР
|
0 - 50
|
7
|
12
|
0 - 50
|
0 - 50
|
|
СН4
|
объемная доля, %
|
0 - 4,4
|
0,3
|
0,53
|
0 - 4,4
|
0 - 4,4
|
|
С3Н8
|
0 - 0,85
|
0,14
|
0,24
|
0 - 1
|
0 - 1
|
|
SСН
|
%, НКПР
|
0 - 99
|
7
|
12
|
0 - 99
|
0 - 99
|
|
СО2
|
объемная доля, %
|
0 - 2
|
0,9
|
1,5
|
0 - 2
|
0 - 2
|
|
0 - 5
|
0 - 5
|
0 - 5
|
|
0 - 10
|
0 - 10
|
0 - 10
|
|
CO
|
мг/м3
|
0 - 50
|
20
|
40
|
0 - 50
|
0 - 50
|
|
0 - 200
|
20
|
50
|
0 - 200
|
0 - 200
|
|
SO2
|
0 - 20
|
10
|
20
|
0 - 20
|
0 - 20
|
|
H2S
|
0 - 20
|
3
|
10
|
0 - 20
|
0 - 20
|
|
0 - 40
|
10
|
25
|
0 - 40
|
0 - 40
|
|
NO2
|
0 - 10
|
2
|
10
|
0 - 10
|
0 - 10
|
|
Cl2
|
0 - 25
|
1
|
5
|
0 - 25
|
0 - 25
|
|
HCl
|
0 - 30
|
5
|
25
|
0 - 30
|
0 - 30
|
|
NH3
|
0 - 150
|
20
|
100
|
0 - 150
|
0 - 150
|
Дополнительные технические характеристики:
|
Характеристики
|
Значения
|
Примечание
|
|
Время срабатывания сигнализации, с, не более
|
15
30
|
для Ех, О2
для СО, H2S, SO2, NO2, СО2, Cl2, HCl, NH3
|
|
Время прогрева, мин, не более
|
3
|
с оптическим каналом измерения не более 5 минут
|
|
Температура окружающей среды, °С
|
-30 ¸ +45
+1 ¸ +45
|
для модификаций работающих без насоса
для модификаций работающих с насосом
|
|
Время работы без подзарядки, ч, не менее
|
8
16
|
с термохимическим датчиком
без термохимического датчика
|
|
Габаритные размеры, мм, не более
|
140х95х45
|
|
|
Масса, кг, не более
|
0,4
|
|
|
Срок службы, лет, не менее
для датчиков , H2S, SO2, NO2, СО2, Cl2, HCl, NH3
для датчиков О2, Ех
|
10
3
2
|
замена по заказу
|
Достоинства:
- возможность одновременного контроля от одного до четырех газов;
- цветной дисплей AMOLED;
- наличие модификаций с оптическим каналом измерения;
- время работы без калибровки 6 месяцев;
- хранение информации за 2 месяца при интервале записи 1 минута и 2 года при интервале записи 1 час;
- установка чувствительных элементов на разъемах;
- съемный побудитель расхода;
- взрывобезопасное исполнение;
- подсчет средневзвешенного значения концентрации по каждому каналу измерения;
- широкий температурный диапазон;
- mini USB выход;
- зарядка через mini USB порт;
- наличие световой и звуковой сигнализации;
- малые габариты и масса;
- надежная защита от пыли и влаги
- одобрен РМРС и РРР.
Комплект поставки:
газоанализатор АНКАТ-7664Микро, комплект ЗИП, техническая документация.
Дополнительное оборудование, поставляемое по отдельному заказу
Для периодической поверки, корректировки показаний по ПГС:
вентиль точной регулировки (ИБЯЛ.306577.002), генератор ГДП-102 (ИБЯЛ.413142.002), источник микропотока H2S «ИМ03-М-А2» (ИБЯЛ.418319.013-03), источник микропотока SO2 «ИМ05-М-А2» (ИБЯЛ.418319.013-05), источник микропотока NO2 «ИМ01-O-Г2» (ИБЯЛ.418319.013-01), источник микропотока Cl2 «ИМ09-М-А2» (ИБЯЛ.418319.013-09), (баллоны с ГСО-ПГС), трубка ПВХ 4х1,5.
Для корректировки показаний по ПГС: индикатор расхода (ИБЯЛ.418622.003-05).
Для периодической поверки, корректировки показаний по ПГС измерительных каналов NO2, H2S, SO2, Сl2 и HCl:трубка Ф-4Д 4х1,0.
Для обеспечения принудительного отбора пробы во время эксплуатации: мех резиновый (ИБЯЛ.302646.001), побудитель расхода (ИБЯЛ.418315.048).
Для обеспечение отбора пробы из труднодоступных мест: пробозаборник (ИБЯЛ.418311.033).
Для обеспечение отбора пробы из колодцев, а также других мест, где возможно присутствие воды: пробозаборник (ИБЯЛ.418311.050).
Сервисная программа для ПЭВМ: диск CD-R (с программным обеспечением) ИБЯЛ.431212.009.
Для заряда батареи аккумуляторной: адаптер 220 В/USB I0,5 A.
Замена датчиков, отработавших свой ресурс: датчики согласно таблице.
Сроки поставки: под заказ (7-15 дней)
◄
