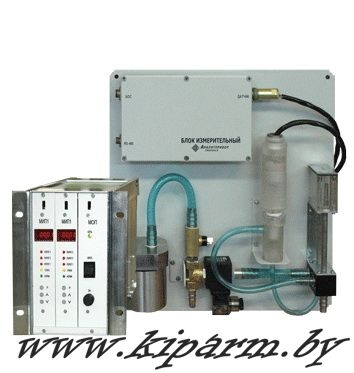

АНКАТ-7655-03 / Стационарный анализатор кислорода в питательной воде котлоагрегатов.
Анкат-7655-03 цена в Минске, продажа стационарного анализатора кислорода АНКАТ-7655-03 в Республике Беларусь, прайс лист на анализаторы в РБ
Назначение:
Анализаторы серии АНКАТ 7655-03 предназначены для работы в составе системы водно-химического мониторинга в комплекте с БПС-21М, к которому кроме анализатора контроля концентрации растворенного кислорода в питательной воде котлоагрегатов можно подключать рН-электроды и другие датчики.
Тип анализатора - стационарный, автоматический непрерывного действия.
Способ забора пробы - проточный.
Принцип действия - амперометрический.
Основные технические характеристики:
|
Характеристики
|
Значения
|
Примечание
|
|
Диапазоны измерения, мкг/дм3
|
0 – 10000
|
диапазон показаний
0 – 20000
|
|
Основная абсолютная погрешность, мкг/дм3
|
± (3+0,04хАвх)
|
Авх – значение массовой доли концентрации растворенного кислорода на входе анализатора
|
|
Время установления показаний, мин., не более
|
2
|
при температуре анализируемой среды
(20±2) оС
|
|
Унифицированный выходной токовый сигнал, мА
|
4 – 20
|
гальванически развязанный от цепи питания
|
|
Допустимое содержание примесей, мг/дм3
- железа
- меди
- гидразина
- борной кислоты
- гидроксида калия
- аммиака
- фенола
- рН
- взвешанных частиц, мг/м3
|
1
0,02
0,2
12000
16
60
0,2
от 4 до 12
до 250
|
диаметром не более 250 мкм
|
|
Температура окружающей среды, оС
|
от +5 до +50
|
|
|
Степень защиты от внешних воздействий:
- блок измерительный (БИ)
- датчик
|
IP54
IP54
|
IPX8 – для погружной части
|
|
Параметры анализируемой среды:
- температура, оС,
- расход, дм3/мин
- давление, к Па, не более
|
от 0 до + 50
от 0,3 до 0,6
1
|
|
|
Цифровой сигнал
|
RS485
|
протокол MODBUS RTU
|
|
Срабатывание «сухих» контактов реле при
срабатывании световой сигнализации (на БПС-21М):
«ПОРОГ 1»
«ПОРОГ 2»
|
одна группа
одна группа
|
250 В; 2,0 А
250 В; 2,0 А
|
|
Напряжение питания, В
|
от 10 до 36
|
напряжение постоянного тока
|
|
Потребляемая мощность, Вт
|
5
|
|
|
Количество каналов измерения при использовании анализатора в комплекте с БПС-21М
|
1; 2; 4; 7; 8; 11; 12
|
|
|
Габариты, мм., не более
- блок измерительный (БИ)
- датчик
|
длинаХширинаХвысота
190х43х130
170хØ36
|
масса, кг
0,4
0,3
|
|
Работы без корректировки показаний, дней, не менее
|
90
|
|
|
Срок службы, лет, не менее
- для анализатора
- для датчика
|
10
10
|
обслуживаемый
|
Анализатор АНКАТ 7655-03 обеспечивает:
- выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде;
- вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ и внешнее устройство по каналу связи RS485 (протокол MODBUS RTU);
- градуировку по поверочным газовым смесям и установку пороговых значений “ПОРОГ1” и “ПОРОГ2” по командам, передаваемым ПЭВМ или внешним устройством по интерфейсу RS485;
- работу совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042.
Достоинства:
- возможность организации на базе контроллера БПС-21М системы водно-химического анализа (О2, рН);
- обслуживаемый датчик с неограниченным сроком службы;
- имеют цифровой выход для связи с ПЭВМ или внешним устройством по интерфейсу RS485;
- малое время установления значений параметров анализируемой среды;
- расширенный интервал времени работы анализатора без корректировки показаний;
- стойкость к повышенным температурам анализируемой среды, работоспособны при температуре 70 оС не менее 2-х часов;
- длина кабеля между блоком измерительным и датчиком до 10 метров (стандартная длина - 5 метров (необходимую длину указывать при заказе);
- малая погрешность измерений;
- устойчивы к внешним воздействиям окружающей среды;
- просты и надежны в процессе эксплуатации.
Комплектность поставки:
Анализатор Анкат 7655-03 (блок измерительный, датчик), эксплуатационные документы, комплект ЗИП.
По отдельному заказу поставляется:
- датчик амперометрический ИБЯЛ.418425.117-01 взамен выработавшего свой ресурс;
- баллоны с ГСО-ПГС (согласно ИБЯЛ.413411.025 МП);
- вентиль точной регулировки ИБЯЛ.306577002;
- индикатор расхода ИБЯЛ.418622.003-05;
- фильтр ИБЯЛ.418312.112 - для установки на блок пробоподготовки ИБЯЛ.418321.003;
- блок распределяющий ИБЯЛ.306124.005 (с отсекающим клапаном), для установки на блок пробоподготовки ИБЯЛ.418321.003;
- блок питания клапана в упаковке ИБЯЛ.305646.167, для установки на блок пробоподготовки ИБЯЛ.418321.003;
- пульт контроля ИБЯЛ.422411.005 (для настройки и контроля АНКАТ 7655-03);
- холодильник водяной ХК-4 ИБЯЛ.065142.008;
- склянка СВТ ГОСТ 25336-82.
Сроки поставки: под заказ (15-20 дней)
◄
