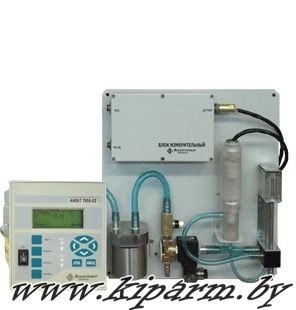

АНКАТ-7655-02 / Стационарный анализатор кислорода в питательной воде котлоагрегатов.
купить Анализатор кислорода стационарного типа АНКАТ-7655-02 в Республике Беларусь, АНКАТ-7655-02 цена в Минске, Бресте, Могилеве, Витебске, Гродно, Гомеле, прайс лист на кислородомеры, анализаторы кислорода промышленные
Назначение:
Анализаторы серии АНКАТ 7655-02 предназначены для автоматического непрерывного измерения массовой концентрации растворенного кислорода и температуры в водной среде при контроле водно-химического режима котлоагрегатов на предприятиях электро- и теплоэнергетики и других отраслей промышленности.
Тип анализатора - стационарный, автоматический непрерывного действия.
Способ забора пробы - проточный.
Принцип действия - амперометрический.
Основные технические характеристики:
|
Характеристики
|
Значения
|
Примечание
|
|
Диапазоны измерения, мкг/дм3
|
0 – 10000
|
диапазон показаний
0 – 20000
|
|
Основная абсолютная погрешность, мкг/дм3
|
± (3+0,04хАвх)
|
Авх – значение массовой доли концентрации растворенного кислорода на входе анализатора
|
|
Время установления показаний, мин., не более
|
2
|
при температуре анализируемой среды
(20±2) оС
|
|
Унифицированный выходной токовый сигнал, мА
|
4 – 20
|
гальванически развязанный от цепи питания
|
|
Допустимое содержание примесей, мг/дм3
- железа
- меди
- гидразина
- борной кислоты
- гидроксида калия
- аммиака
- фенола
- рН
- взвешанных частиц, мг/м3
|
1
0,02
0,2
12000
16
60
0,2
от 4 до 12
до 250
|
диаметром не более 250 мкм
|
|
Температура окружающей среды, оС
|
от +5 до +50
|
|
|
Степень защиты от внешних воздействий:
- блок обработки сигнала (БОС)
- блок измерительный (БИ)
- датчик
|
IP30
IP54
IP54
|
IPX8 – для погружной части
|
|
Параметры анализируемой среды:
- температура, оС,
- расход, дм3/мин
- давление, к Па, не более
|
от 0 до + 50
от 0,3 до 0,6
1
|
|
|
Цифровой сигнал
|
RS232/RS485
|
протокол MODBUS RTU
|
|
Срабатывание «сухих» контактов реле при
срабатывании световой сигнализации:
«ПОРОГ 1»
«ПОРОГ 2»
|
одна группа
одна группа
|
250 В; 2,0 А
250 В; 2,0 А
|
|
Напряжение питания, В
|
187 – 242
|
50 Гц
|
|
Потребляемая мощность, ВА
|
10
|
|
|
Габариты, мм., не более
- блок обработки сигнала (БОС)
- блок измерительный (БИ)
- датчик
|
длинаХширинаХвысота
145х190х165
190х43х130
170хØ36
|
масса, кг
3
0,4
0,3
|
|
Работы без корректировки показаний, дней, не менее
|
90
|
|
|
Срок службы, лет, не менее
- для анализатора
- для датчика
|
10
10
|
обслуживаемый
|
Анализатор АНКАТ 7655-02 обеспечивает:
- индикацию в цифровой форме показаний концентрации кислорода с единицей младшего разряда, равной 0,1 мкг/дм3 и температуры анализируемой водной среды;
- выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде;
- включение сигнализации “ПЕРЕГРЕВ” при превышении температуры анализируемой среды +50 оС;
- вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ по каналу связи RS232/RS485 (протокол MODBUS RTU);
- включение непрерывной световой сигнализации красного цвета “ПОРОГ1” (”ПОРОГ2") при превышении и понижении массовой концентрации растворенного кислорода установленного порогового значения “ПОРОГ1” (”ПОРОГ2”) и одновременную коммутацию двух внешних цепей группой переключаемых “сухих” контактов реле.
Дoстоинства:
- неограниченный срок службы сенсора;
- отключение подачи воды при превышении температуры;
- возможность установки двух порогов сигнализации;
- контакты реле позволяют управлять мощными внешними устройствами;
- имеют цифровой выход для связи с ПЭВМ по интерфейсам RS232/RS485;
- малое время установления значений параметров анализируемой среды;
- расширенный интервал времени работы анализатора без корректировки показаний;
- стойкость к повышенным температурам анализируемой среды, работоспособны при температуре 70 оС не менее 2-х часов;
- длина кабеля между блоком измерительным и датчиком до 10 метров (стандартная длина - 5 метров (необходимую длину указывать при заказе);
- низкая погрешность анализатора;
- устойчивы к внешним воздействиям окружающей среды;
- просты и надежны в процессе эксплуатации.
Комплектность поставки:
Анализатор Анкат 7655-02 (блок обработки сигнала, блок измерительный, датчик), эксплуатационные документы, комплект ЗИП, блок пробоподготовки ИБЯЛ.418321.003.
По отдельному заказу поставляется:
- датчик амперометрический ИБЯЛ.418425.117 взамен выработавшего свой ресурс;
- баллоны с ГСО-ПГС (согласно ИБЯЛ.413411.025 МП);
- вентиль точной регулировки ИБЯЛ.306577002;
- индикатор расхода ИБЯЛ.418622.003-05;
- фильтр ИБЯЛ.418312.112 - для установки на блок пробоподготовки ИБЯЛ.418321.003;
- блок распределяющий ИБЯЛ.306124.005 (с отсекающим клапаном), для установки на блок пробоподготовки ИБЯЛ.418321.003;
- блок питания клапана в упаковке ИБЯЛ.305646.167, для установки на блок пробоподготовки ИБЯЛ.418321.003;
- холодильник водяной ХК-4 ИБЯЛ.065142.008;
- склянка СВТ ГОСТ 25336-82.
Сроки поставки: под заказ (15-20 дней)
◄
