АНКАТ-7655-01 / Стационарный анализатор кислорода в питательной воде котлоагрегатов.
Стационарный анализатор кислорода АНКАТ-7655-01 снят с производства заводом изготовителем. Рекомендуем использовать новую технику с усовершенствованными характеристиками АНКАТ-7655-02.
Назначение:
Предназначен для непрерывного автоматического измерения содержания растворенного кислорода в питательной воде котлоагрегатов, в ходе контроля водно-химического режима.
Область применения: ТЭЦ, ГРЭС, котельные малой и средней мощности.
Тип газоанализатора - стационарный непрерывного контроля с выносным датчиком.
Способ забора пробы - проточный.
Принцип действия - электрохимический (амперо-метрический).
Основные технические характеристики:
|
Характеристики
|
Значения
|
Примечание
|
|
Диапазон измерений, мкг/дм3
|
0 – 100
|
диапазон показаний
0 - 500
|
|
Основная абсолютная погрешность, мкг/дм3
|
± (4+0,02*Свх)
|
Свх – массовая
концентрация кислорода
|
|
Время прогрева анализатора, мин, не более
|
15
|
|
|
Время установления показаний, мин, не более
|
3
|
|
|
Унифицированный выходной токовый сигнал, мА
|
0 – 5 или 4 – 20
|
устанавливается
потребителем
|
|
Допустимое содержание примесей:
железо, мкг/дм3
медь, мкг/дм3
гидразин, мкг/дм3
борная кислота, г/дм3
гидроксид калия, мг/дм3
аммиак, мг/дм3
рН
|
до 1000
до 10
до 200
до12
до 16
до 60
от 4 до 12
|
|
|
Температура окружающей среды, °С
|
+10 - +45
|
|
|
Параметры анализируемой среды:
температура, °С
расход, л/час
|
+10 - +50
+50 - +100
8 - 50
|
при использовании ХК-4
|
|
Напряжение питания, В
|
187 – 242
|
50 Гц
|
|
Потребляемая мощность, ВА
|
10
|
|
|
Габариты, мм, не более:
БПИ
БОП
|
250х62х145
390х90х309
|
масса, кг
1,3
3,3
|
|
Срок службы, лет, не менее:
для анализатора
для датчика
|
10
1,5
|
замена по заказу
|
Исполнение анализатора – общепромышленное, степень защиты корпуса от пыли и влаги – IP54.

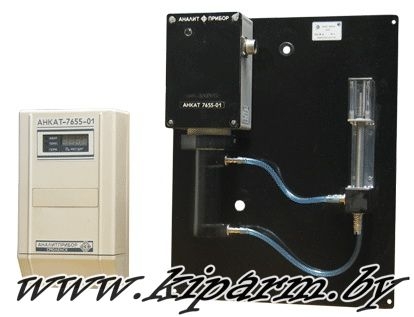

АНКАТ-7655-01 состоит из блока питания и индикации и блока отбора пробы соединенных между собой кабелем до 50 метров. Блок отбора пробы включает в себя: блок датчика, стабилизатор для снижения давления анализируемой воды.
Анализатор обеспечивает:
индикацию в цифровой форме показаний концентрации кислорода с единицей младшего разряда, равной 1 мкг/дм3
регулировку чувствительности (калибровку)
сигнализацию превышения температуры пробы, повреждения (разгерметизации блока датчика), отсутствие сигнала с датчика
не требует калибровки по газовым смесям
межповерочный интервал – 1год
Комплект поставки:
Анализатор, комплект ЗИП, ведомость ЗИП, техническая документация.
Примечание. По отдельному заказу для проведения ежегодной поверки поставляются баллоны с поверочными газовыми смесями и для снижения температуры анализируемой воды холодильник с водяным охлаждением ХК-3.
◄
