АНКАТ-310 (АНКАТ-310-01, АНКАТ-310-02, АНКАТ-310-03, АНКАТ-310-04, АНКАТ-310-05, АНКАТ-310-06) / Переносной многокомпонентный газоанализатор оптимизации режимов горения.
купить АНКАТ-310-02 в Республике Беларусь, АНКАТ-310-01 цена, купить АНКАТ-310-03 в Минске, цена на АНКАТ-310-04 в РБ, прайс, продажа газоанализаторов серии АНКАТ-310
Назначение газоанализаторов серии АНКАТ-310:
Газоанализатор серии АНКАТ-310 и его модификации: АНКАТ-310-01, АНКАТ-310-02, АНКАТ-310-03, АНКАТ-310-04, АНКАТ-310-05, АНКАТ-310-06 предназначен для проведения периодического измерения параметров дымовых газов и температуры при проведении регулировочных работ по оптимизации режима горения различных видов топлива (газ, уголь, мазут и др.) в котельных установках малой и средней мощности (котлов, турбин, горелок).
Примечание: пробозаборник не входит в комплект поставки, и поставляется за отдельную плату.
Область применения:
Газоанализатор АНКАТ-310 может использоваться службами энергопредприятий; организациями, проводящими ремонт и пусконаладку котельного оборудования; предприятиями, эксплуатирующими топливосжигающие установки, а также службами экологического и газового надзора РБ.
Способ забора пробы - принудительный (встроенный побудитель расхода).
Режим работы - периодический.
Принцип работы – электрохимический.
Модификации газоанализатора:
|
Модификация
газоанализатора
|
Измеряемые параметры
|
Расчетные параметры
(диапазон)
|
|
АНКАТ-310-01
АНКАТ-310-04
|
Концентрация СО
Концентрация О2
Температура газовой смеси
Температура окружающей среды
|
Концентрация СО2 (0 – 25)%
КПД по обратному балансу (0 – 99,9)%
Коэффициент избытка воздуха a (1 –9,99)
|
|
АНКАТ-310-02
АНКАТ-310-05
|
Концентрация СО
Концентрация О2
Концентрация NO
Давление/ разрежение газовой смеси
Температура газовой смеси
Температура окружающей среды
|
Концентрация СО2
Концентрация NOX (0 – 4000) млн-1
КПД по обратному балансу
Коэффициент избытка воздуха a
Потери тепла с отходящими газами (0 – 99,9)%
Потери тепла вследствие химической неполноты сгорания топлива (0 – 99,9)%
Потери тепла с водяными парами (0 – 99,9)%
|
|
АНКАТ-310-03
АНКАТ-310-06
|
Концентрация СО
Концентрация О2
Концентрация NO
Концентрация SO2
Давление/ разрежение газовой смеси
Температура газовой смеси
Температура окружающей среды
|
Концентрация СО2
Концентрация NOX
КПД по обратному балансу
Коэффициент избытка воздуха a
Потери тепла с отходящими газами
Потери тепла вследствие химической неполноты сгорания топлива
Потери тепла с водяными парами
|
В модификациях АНКАТ-310-01, -02, -03 используются электрохимические ячейки фимы City Tehnology Ltd.
В модификациях АНКАТ-310-04, -05, -06 - ячейки производства ФГУП СПО “Аналитприбор”
Основные технические характеристики газоанализатора:
|
Измеряемый компонент
|
Участок диапазона измерения, в котором нормируется основная погрешность
(диапазон показаний)
|
Пределы допускаемой основной абсолютной (относительной) погрешности измерения, Dд (dд)
|
|
CO
|
0-400 млн-1
|
± 20 млн-1
|
| |
400-8000 млн-1
(0 – 12000)
|
± (20+0,1(СВХ-400)) млн-1
|
|
О2
|
0 – 21% об.доли (0 – 30)
|
± 0,2 %об. доли
|
|
NO
|
0-200 млн-1
200-2000 млн-1
(0 – 4000)
|
± 20 млн-1 либо (± 10%)
|
|
SO2
|
0-200 млн-1
200-3000 млн-1
(0 – 5000)
|
± 20 млн-1 либо (± 10%)
|
|
Давление/ разряжение
|
-5 – +5 кПа
|
± 0,1% кПа
|
Дополнительные технические характеристики газоанализатора:
|
Характеристики
|
Значения
|
Примечание
|
|
Время прогрева, мин, не более
|
3
|
|
|
Время срабатывания, с, не более
|
60
40
|
для канала измерения О2
|
|
Температура окружающей среды, ° С
|
0 – 45
|
|
|
Время работы без подзарядки, ч, не менее
|
8
|
|
|
Температура газовой смеси, ° С
|
0 – 1050
|
|
|
Влажность газовой смеси, г/м3, не более
|
50
150
|
для АНКАТ-310-03, -06 с термохолодильником
|
|
Содержание пыли в газовой смеси, г/м3, не более
|
0,5
150
|
для АНКАТ-310-03, -06 с термохолодильником
|
|
Номинальное напряжение питания от 6 встроенных аккумуляторов, В
|
7,2
|
или от 6 батареек т/р АА
|
|
Габаритные размеры, мм, не более
|
110х200х75
|
|
|
Длина погружной части пробозаборника, мм
|
300, 500 или 900
|
По заказу
|
|
Масса, кг, не более
|
0,95
|
|
|
Срок службы, лет, не менее
|
10
|
без учета срока службы ЭХЯ
|
Газоанализатор АНКАТ-310 обеспечивает одновременную цифровую индикацию значений всех измеряемых и расчетных параметров на встроенном ЖК дисплее с подсветкой.
Калибровка и установка режимов газоанализатора осуществляется с помощью меню, выводимого на буквенно-цифровой ЖК дисплей и проводится один раз в 6 месяцев.
Газоанализатор хранит информацию о проведенных измерениях, с привязкой к реальному времени.

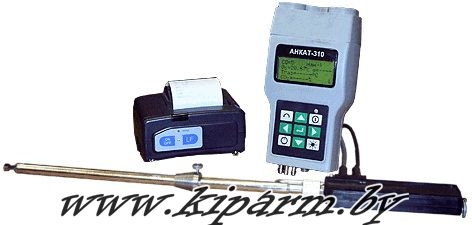

Газоанализатор имеет следующие основные и подключаемые блоки:
• газоанализатор (измерительный блок, электрохимические ячейки, побудитель расхода).
• выносной пробозаборник.
• термохолодильник (по заказу).
• термопринтер с инфракрасным каналом связи с газоанализатором (по заказу).
Выносной пробозаборник предназначен для:
- забора пробы.
- фильтрации пыли.
- измерения температуры анализируемой среды.
Термохолодильник ИБЯЛ.418316.020 обеспечивает (обязателен для модификаций АНКАТ-310-03, -06, для остальных рекомендован):
- осушение газовой смеси.
- охлаждение газовой смеси.
Термопринтер позволяет распечатать измеренные данные. Радиус приема по инфракрасному каналу до 2 м.
Для обеспечения работы газоанализатора совместно с ПЭВМ поставляется программное обеспечение, которое позволяет: вводить при помощи ПЭВМ в газоанализатор список мест контроля с привязкой к реальному времени, построение таблиц и графиков на ПЭВМ по данным, считанным с газоанализатора, просмотр данных на мониторе.
Достоинства:
• газоанализатор помещается в руке или крепится на металлической стене с помощью чехла с магнитной вставкой.
• время работы без калибровки 6 месяцев.
• сохранение измеренной информации (до 200 результатов), возможность ее передачи на ПЭВМ или распечатки на термопринтере.
• установка чувствительных элементов на разъемах, простота их замены.
• встроенный побудитель расхода.
• широкий температурный диапазон.
• автоматический контроль неисправности.
• автоматическое отключение побудителя при перегрузке по концентрации измеряемых компонентов газовой смеси.
• малые габариты и масса.
• надежная защита от пыли и влаги.
Комплект поставки:
• Газоанализатор, футляр, устройство зарядно-питающее, ЗИП, эксплуатационная документация.
• Дополнительно за отдельную плату газоанализатор может комплектоваться выносным пробозаборником, термохолодильником, термопринтером, программным обеспечением для работы с ПЭВМ.
• Для проверки газоанализатора за отдельную плату поставляются 4-х литровые баллоны c поверочными газовыми смесями ПГС, вентиль точной регулировки ВТР, индикатор расхода ИР.
Сроки поставки: наличие уточняйте
◄
