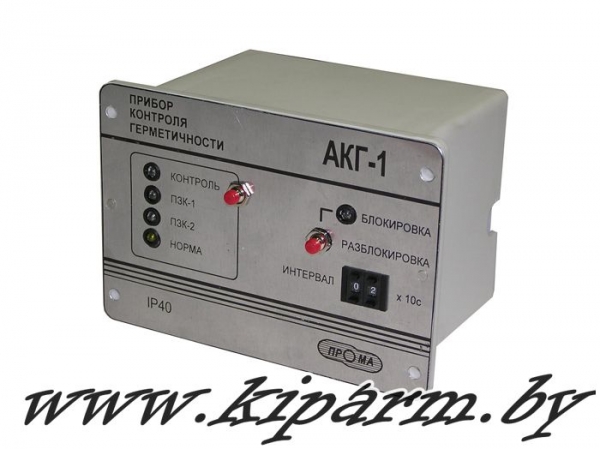

АКГ-1 / Автомат контроля герметичности.
Купить автомат контроля герметичности в Республике Беларусь (РБ), цена, стоимость, прайс на прибор автоматического контроля герметичности АКГ-1 в Минске, Бресте, Могилеве, Витебске, Гомеле, Гродно
Назначение:
Прибор автоматического контроля герметичности АКГ-1 предназначен для автоматической проверки герметичности предохранительных запорных клапанов (ПЗК) в группе газовой арматуры перед каждым розжигом горелки.
Используется в комплекте с существующими системами автоматики и отдельно с выдачей дискретного сигнала об исправности газовой арматуры, в составе действующих и проектируемых систем защиты котельной автоматики и технологических установок для котлоагрегатов с любой мощностью единичной горелки.
Прибор работает в комплекте с реле давления типа ДРД-М, ДРД-Э, ДН, ДД, ДРД и др., либо с аналоговыми датчиками давления типа ДДМ-ДИ и др. со стандартным токовым сигналом (4-20) мА.
Отличительные особенности:
- Простота настройки прибора.
- Возможность подключения датчика давления с аналоговым выходным сигналом или реле давления.
- Возможность контроля двойных клапанов или отдельных электромагнитных клапанов.
- Возможность управления напрямую с прибора практически любыми выпускаемыми электромагнитными клапанами.
- Позволяет заменить дорогостоящие АКГ – DUNGS, KROMSCHEDER
Основные технические характеристики:
| Значения уставок временного интервала Т1 контроля герметичности на один этап (расчетный параметр), с |
от 10 до 990 |
| Шаг дискретности, с |
10 |
Выходные сигналы
«Норма» - беспотенциальные (“сухие”) контакты реле
«Блокировка» - беспотенциальные (“сухие”) контакты реле |
2А; 220В, 50Гц |
«Клапан ПЗК1» - напряжение сети 220В, 50Гц
«Клапан безопасности» - напряжение сети 220В, 50Гц |
ток до 5А |
| Напряжение питания |
220В, 50Гц |
| Потребляемая мощность, ВА, не более |
5 |
| Общая потребляемая мощность (определяется типом газовой арматуры), ВА, не более |
500 |
| Температура окружающей среды, °С |
от - 40 до +60 |
| Степень защиты, (код IP) |
IP40 |
| Время "прогрева" после подачи питания и готовности теста самопроверки контроллера к работе, мин, не более |
1 |
| Габаритные размеры: длина х ширина х высота, мм |
160х100х110 |
| Масса, кг, не более |
1 |

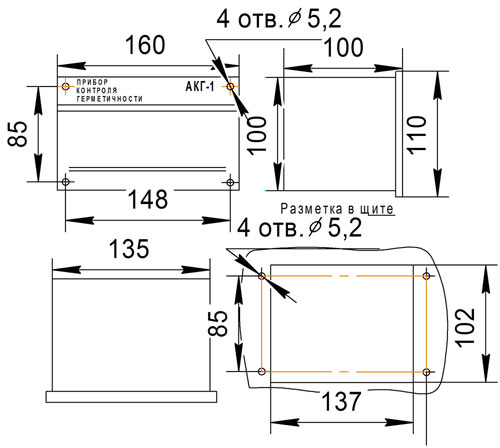

Габаритные размеры:

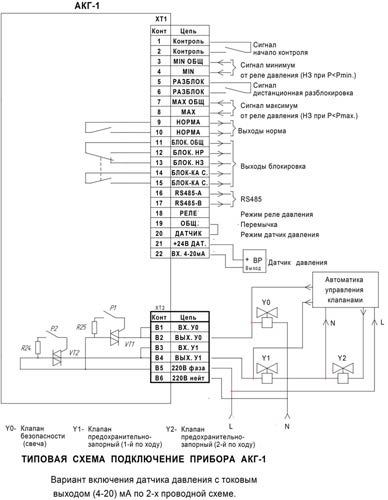

Схема внешних подключений и схема работы:
Алгоритм проверки герметичности:
Проверка герметичности ПЗК-1: Y0 – закрывается, клапаны Y1 и Y2 – закрыты, производится контроль изменения давления датчиком давления или реле давления за интервал времени Т1. (интервал Т1 устанавливается в зависимости от объема уставкой «Интервал» от 10 до 990 сек.). При превышении заданного предела изменения давления более 10%, загорается индикатор неисправности «ПЗК-1». Если ПЗК-1 герметичен, происходит переход ко второму этапу.
Проверка герметичности ПЗК-2: - открывается клапан Y1 на 5 сек., затем закрывается. Все три клапан закрыты. Происходит контроль давления между клапанами Y1 и Y2 (датчиком давления или реле давления), при понижении давления более чем на 10% за интервал Т2=Т1 – загорается индикатор “Блокировка”, открывается Y0, загорается индикатор “ПЗК-2”, в случае успешного завершения проверки загорается индикатор “Норм
Преимущество применения схемы с аналоговым датчиком давления состоит в том, что происходит запоминание исходного давления и от него исчисляется предел срабатывания, кроме того аналоговый датчик отслеживает текущее значение измеряемого давления. Поскольку проверка герметичности проводится сетевым газом подверженным колебаниям давления, при работе с реле давления необходима его подстройка. При работе с датчиком давления настройка предела срабатывания происходит автоматически.
Пример обозначения при заказе:
Прибор АКГ-1 исп.01 4218-032-04880601-04ТУ
Сроки поставки: наличие уточняйте
◄
