АДР-хх.5 / Измерители дифференциального давления.
Назначение
АДР-хх.5 применяются для измерения перепада давления газа или воздуха на дросселирующих шайбах, отборных устройствах, фильтрах и др. В свою очередь перепад давления на гидравлическом сопротивлении функционально связан с расходом носителя.
Измерители АДР-хх.5 наиболее целесообразно применять в схемах автоматизации котлов, в которых соотношение газ/воздух в горелке рассчитывается по расходу носителя, а не по его давлению. Такая схема позволяет более эффективно поддерживать оптимальный режим сгорания топлива во всем диапазоне мощностей и, как следствие, добиваться лучших показателей производительности и стабильности работы котла в целом.
Измерители дифференциального давления также можно применять для построения схем приточной вентиляции, в которых регулируется объем (не давление) приточного воздуха.
АДР-хх.5 устанавливаются по месту, что исключает необходимость применения импульсных трубок, тем самым снимается проблема их засора. Изделия подключаются к контроллерам или индикаторам при помощи двухпроводной токо-вой цепи 4-20 мА. Дополнительного источника питания не требуется.
| Изделие |
Описание |
Погрешность |
Максимально допустимое давление, кПа |
| АДР-0,25.5 |
Диапазон: 0...0,25 кПа, 4-20 мА |
2,5% |
12 |
| АДР-0,5.5 |
Диапазон: 0...0,5 кПа, 4-20 мА |
2,5% |
12 |
| АДР-1,0.5 |
Диапазон: 0...1,0 кПа, 4-20 мА |
2,5% |
12 |
| АДР-2,0.5 |
Диапазон: 0...2,0 кПа, 4-20 мА |
2,5% |
12 |
| АДР-5,0.5 |
Диапазон: 0…5,0 кПа, 4-20 мА |
2,5% |
40 |
| АДР-10.5 |
Диапазон: 0...10 кПа, 4-20 мА |
2,5% |
40 |
| АДР-25.5 |
Диапазон: 0...25 кПа, 4-20 мА |
2,5% |
100 |
| АДР-50.5 |
Диапазон: 0...50 кПа, 4-20 мА |
2,5% |
200
|
Отличительные особенности измерителей:
- отсутствие импульсных трубок;
- двухпроводное подключение;
- класс точности – 2,5 (по заказу 1.5);
- токовый выход – 4-20 мА;
- питание от токовой цепи 4- 20 мА;
- межповерочный интервал - 24 месяца.
Электрические параметры:
- напряжение питания – 12…27 В;
- потребляемый ток – не более 20 мА;
- токовый выход: 4-20 мА;
- напряжение питания токового выхода 24 – 30В;
- сопротивление нагрузки токового выхода до 500 Ом.

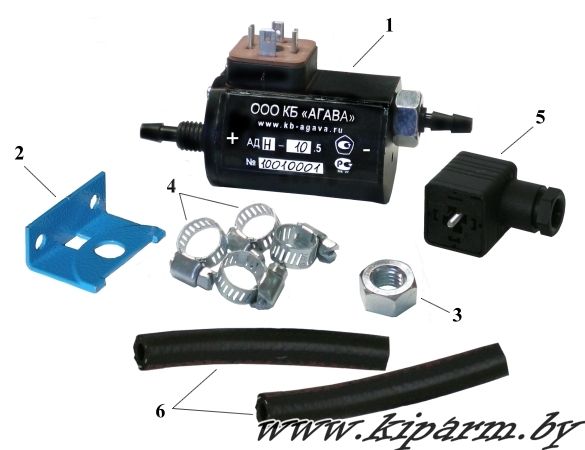

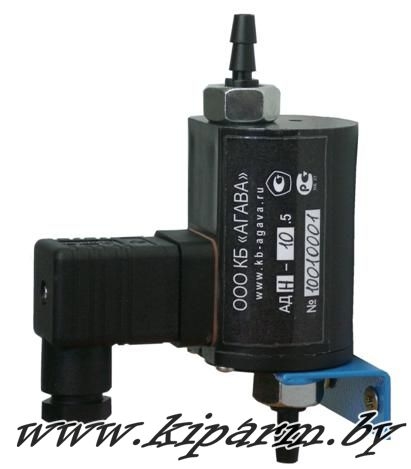

Комплектность поставки измерителя АДР-ХХ.5
№
п/п |
Наименование и условное обозначение |
Обозначение документа |
Количество |
Примечание |
| 1 |
Измеритель |
АГСФ.406233.002 |
1 |
|
| 2 |
Кронштейн |
АГСФ.745236.001 |
1 |
|
| 3 |
Гайка М12х1,5 1 |
|
2 |
|
| 4 |
Хомут |
|
4 |
|
| 5 |
Розетка GDM 2009 |
|
1 |
|
| 6 |
Рукав I-6,3-0,63-У |
ГОСТ 9356-75 |
0,5м. по
2 шт. |
Для подключения давления при помощи отборного устройства
давления 16-200-НМ, ТУ 4218-017-01395839-03.
Возможна комплектация рукавом необходимой длины под заказ |
| 7 |
Паспорт |
АГСФ.406233.002 ПС |
1 |
|
| 8 |
Техническое описание и руководство по эксплуатации |
АГСФ.406233.002 РЭ |
1 |
|
