2РТ, 2РТ2 / Регулятор температуры прямого действия с проходными и смесительными клапанами.

Назначение:

Регуляторы температуры прямого действия 2РТ и 2РТ2 предназначены для автоматического регулирования температуры воздуха на выходе систем кондиционирования воздуха путём изменения расхода рабочей среды через теплообменный аппарат.

Технические характеристики:

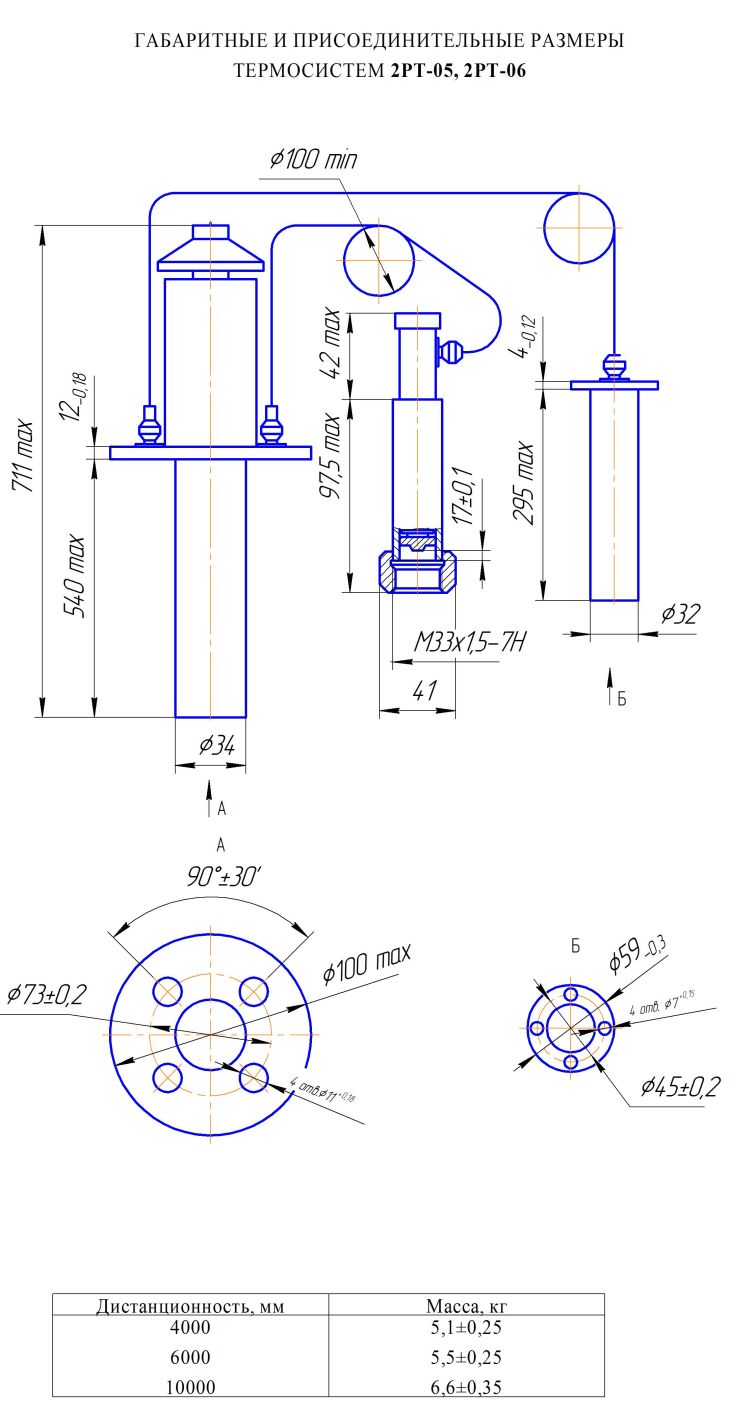

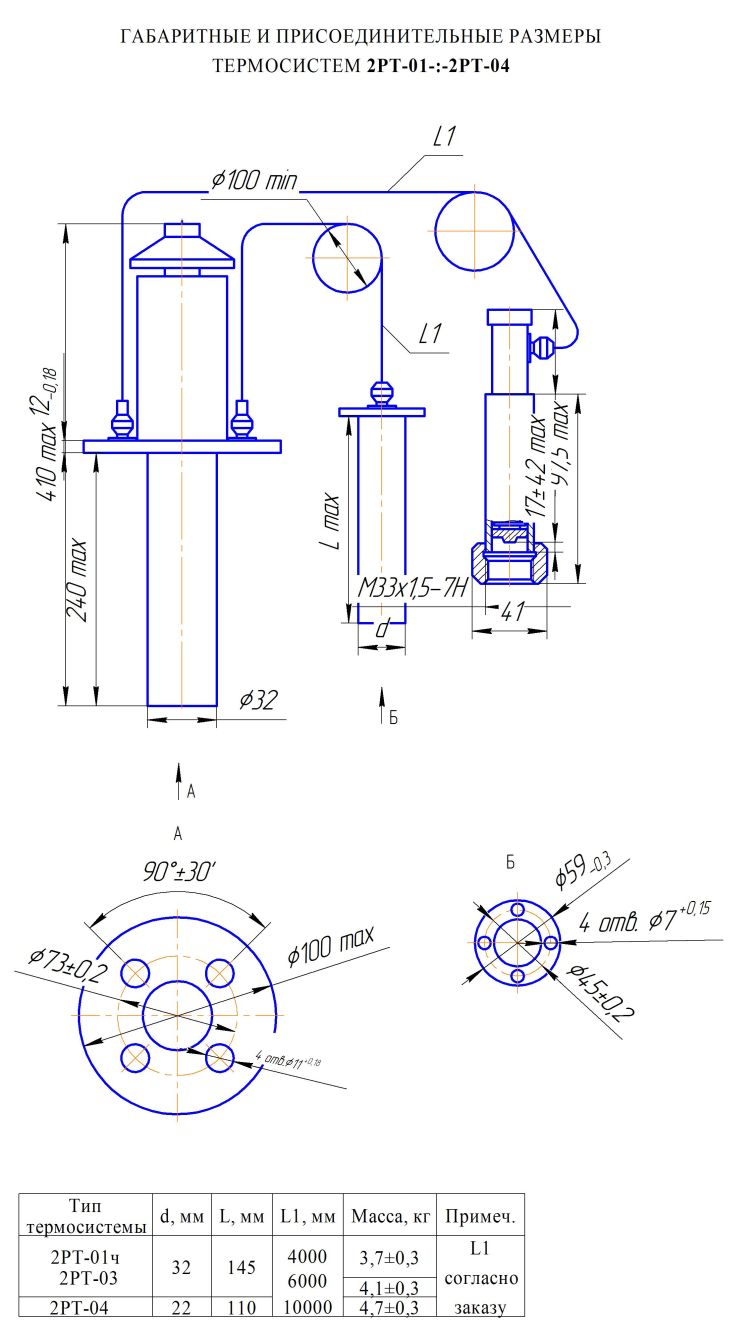

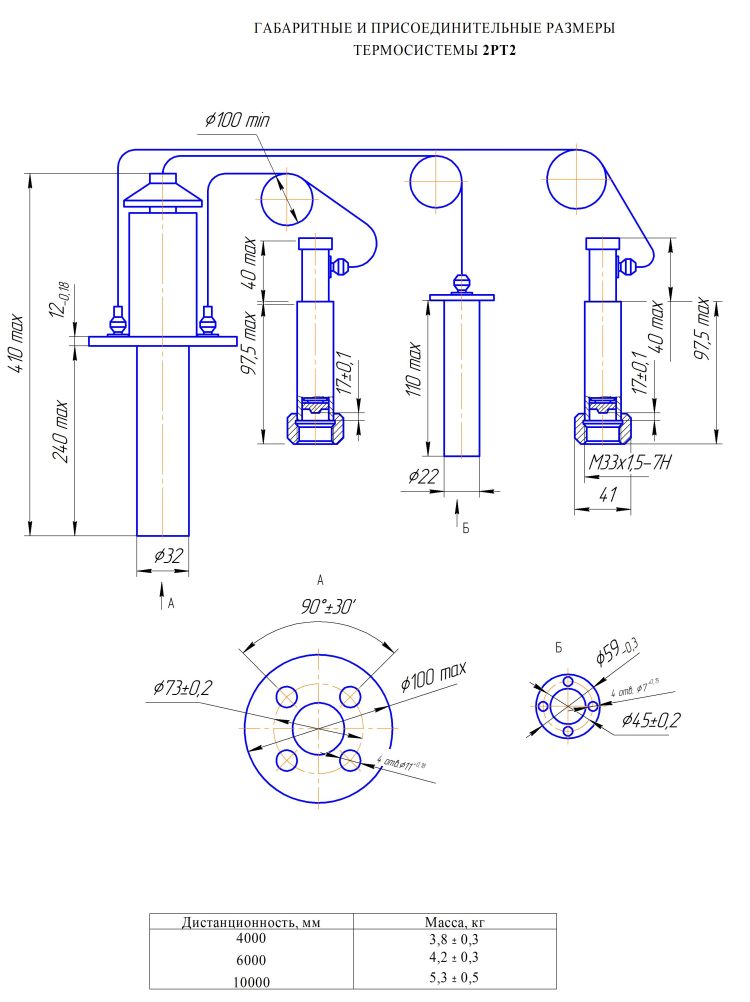

Регуляторы изготавливаются с компенсаций возмущения по температуре воздуха ( термосистемы 2РТ-01, 2РТ-02, 2РТ-04, 2РТ-05, 2РТ2 ) и по температуре воды ( термоситемы 2РТ-03, 2РТ-06 ).

Диапазон настройки регуляторов , ^оС …………... 0-15, 15-30, 30-45

Зона пропорциональности регуляторов, ^оС,

не более:

по основному термобаллону ………………..…..6

по дополнительному термобаллону

для регуляторов с термосистемами

2РТ-01, 2РТ-02, 2РТ-03, 2РТ-05,

2РТ-06 …………………………………….........12

для регуляторов с термосистемами

2РТ-04, 2РТ2 ………..………………………... 40

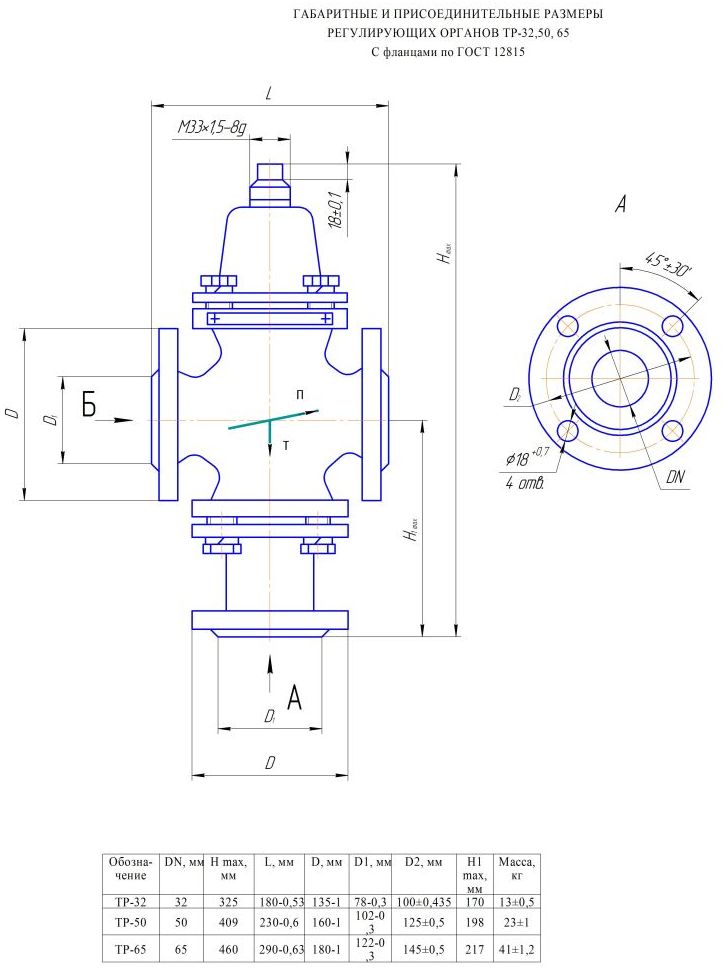

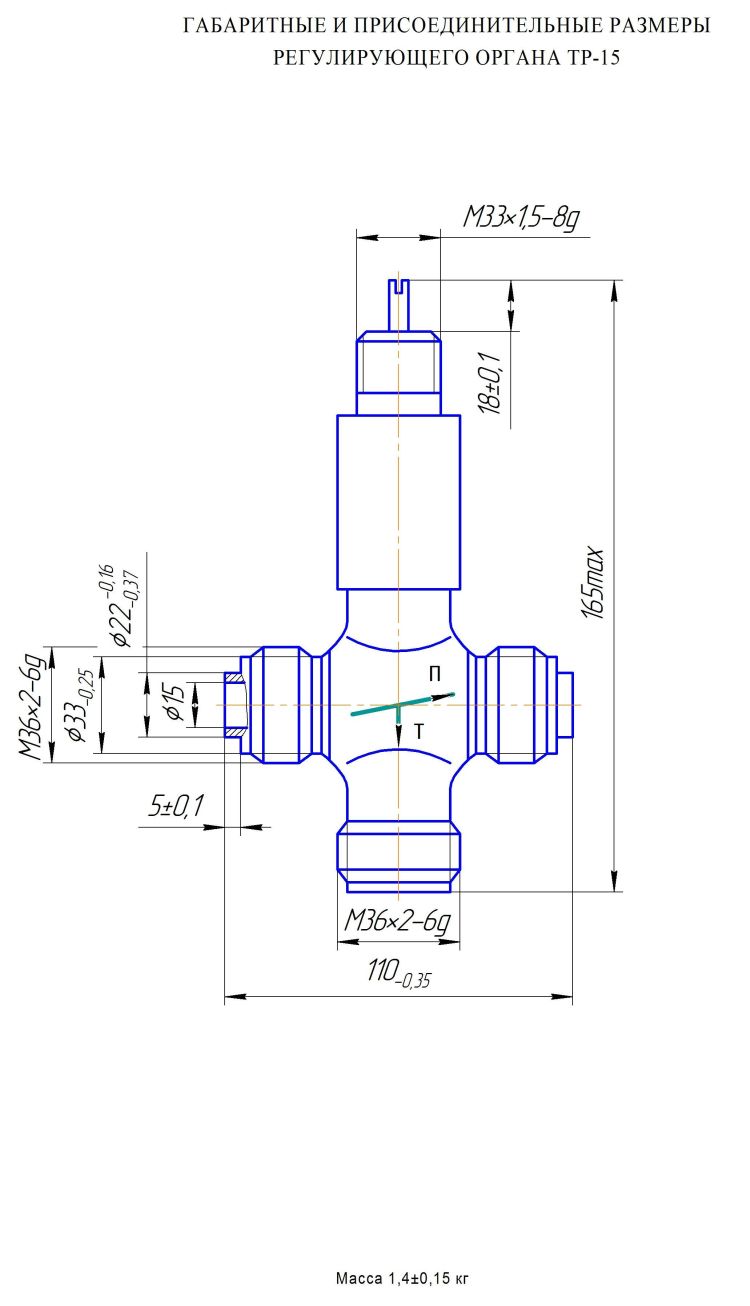

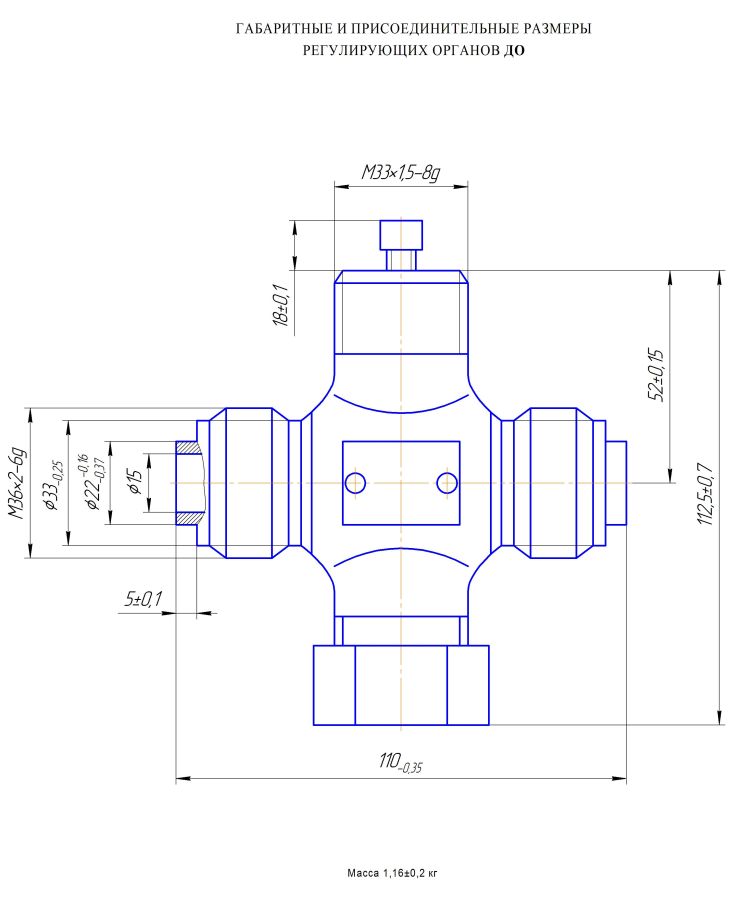

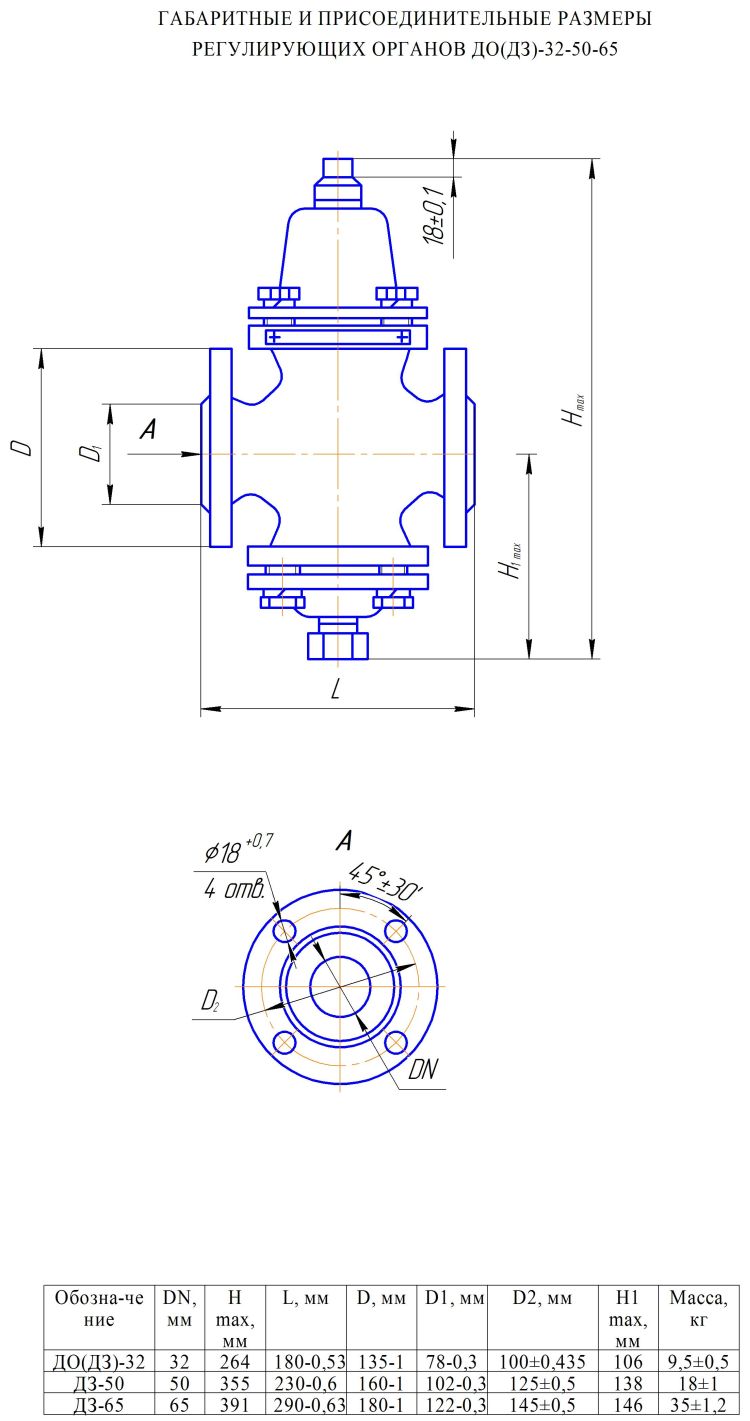

Диаметр условного прохода, мм, ………………..…15, 32, 50, 65

Условная пропускная способность КN, м³/ч …..… 0,25; 0,4; 0,6; 1;

                                                                                   1,6; 2,5; 4; 6; 10;

                                                                                   16; 25; 40

Погрешность установки температуры по шкале,

°С, не выходит за пределы ……………………….... ± 3

Нечувствительность регуляторов, °С, не более …1

Постоянная времени, с, не более ....………………..150

Температурная перегрузка по обоим

термобаллонам, выдерживаемая регуляторами

 в течение 0,5 ч, °С ..................………………………..70

Статическая характеристика "температура-

расход" …………………………………….……………. линейная

Отклонение от линейности, %, не выходит

за пределы …………………………..…………..……. ± 25

Нерегулируемая протечка через закрытый клапан

при перепаде давлений на клапане 0,1 МПа

(1кгс/см²), % от КN, не более

для двухходовых регулирующих органов ……... 0,05

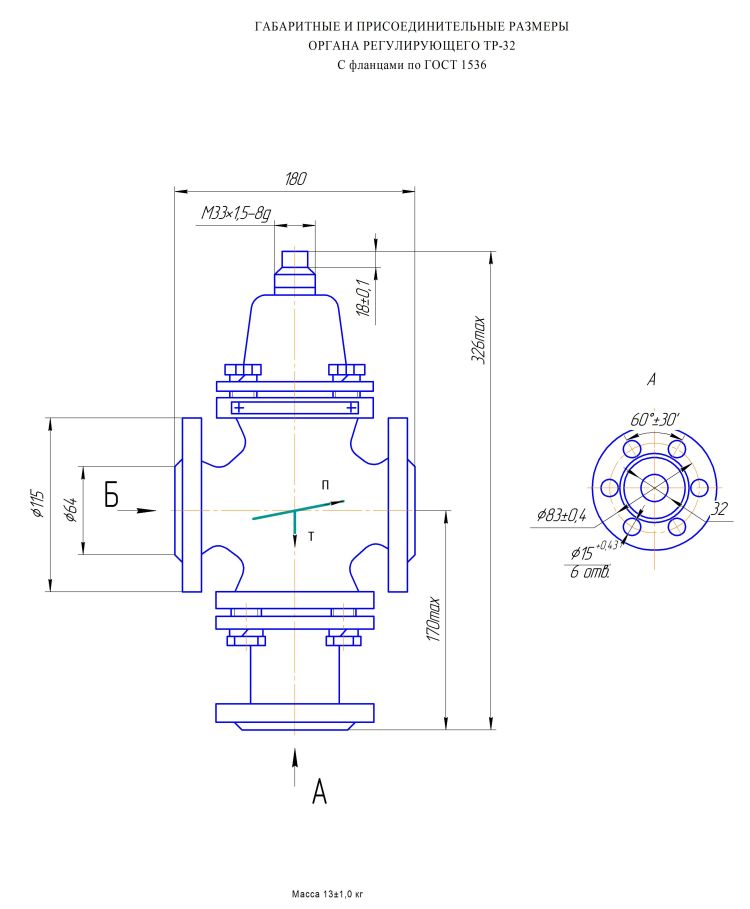

для трехходовых регулирующих органов:

            на теплообменник …………………………… 1

            на перепуск ……..……………………………. 2,5

Принцип действия:

Принцип действия регуляторов основан на изменении объема жидкости в термобаллонах при изменении регулируемой температуры. При этом шток исполнительного механизма термосистемы перемещает шток регулирующего органа, в результате чего изменяется проходное сечение между седлом и клапаном и расход тепло- или холодоносителя.
